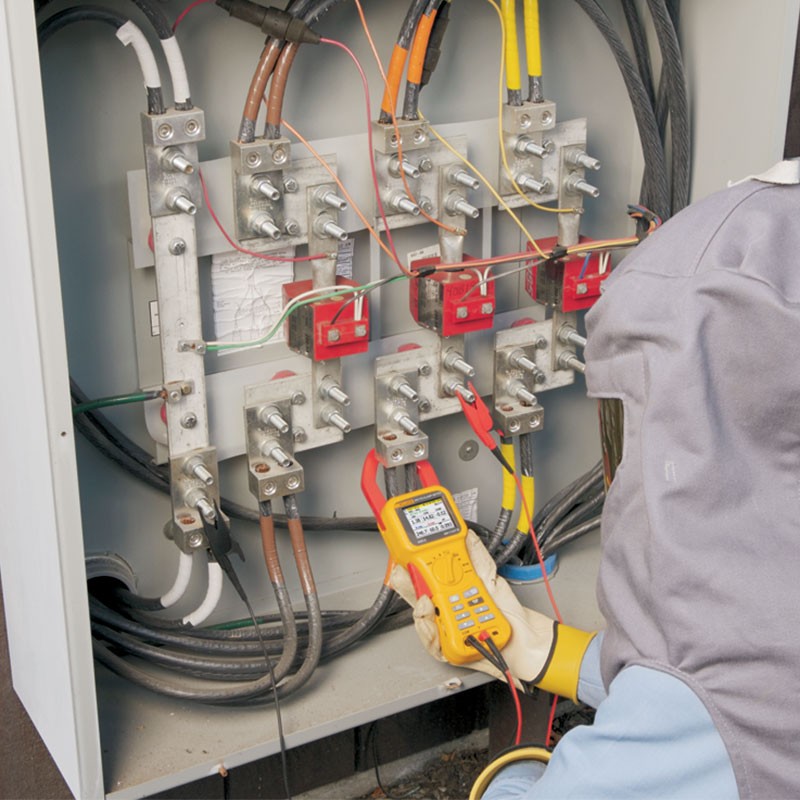

Esta pinza amperimétrica reúne las ventajas de un analizador de calidad eléctrica, un registrador de calida eléctrica y una pinza amperimétrica en un solo instrumento ideal para la monitorización de cargas electrónicas.
Gracias a su brillante pantalla en color que facilita el análisis de armónicos, su filtro pasa bajo que elimina el ruido de alta frecuencia y un diseño que ofrece una alta inmunidad EMC, el analizador de calidad eléctrica Fluke 345 es la solución perfecta para el diagnóstico y localización de problemas de calidad eléctrica en sistemas con cargas conmutadas. Además, el diseño de la pinza amperimétrica de efecto Hall permite realizar también medidas de CC, evitando el tener que desconectar el circuito de corriente. La memoria interna del analizador de calidad eléctrica permite el registro de los datos a largo plazo facilitando el análisis de tendencias o problemas intermitentes.
Aplicaciones
- Configuración y detección de problemas en variadores de velocidad y sistemas de alimentación interrumpida: Compruebe el correcto funcionamiento a través de la medida de los parámetros clave que definen la calidad eléctrica.
- Medidas de los armónicos: Identifique problemas causados por armónicos que puedan dañar o afectar a equipos críticos.
- Captura de corrientes de arranque: Compruebe la corriente de arranque que se produce como consecuencia de falsos reinicios o el disparo inesperado de los interruptores automáticos.
- Estudios de carga: Compruebe la capacidad de la instalación eléctrica antes de añadir nuevas cargas.
| Pantalla |
| |
LCD transmisiva en color de 320 x 240 píxeles (70 mm diagonal) con retroiluminación en dos niveles |
| Alimentación eléctrica |
| |
Batería de 1,5 V alcalina AA MN 1500 o IEC LR6 x 6 |
| Duración de la batería (uso normal) |
| > 10 horas (uso intensivo de la retroiluminación) |
| > 12 horas (uso reducido de la retroiluminación) |
|
| Alimentador de red BE345 |
| Entrada |
110/230 V 50/60 Hz |
| Salida |
15 V CC, 300 mA |
|
| Condiciones ambientales (para uso exclusivo en interiores) |
| Condiciones de referencia |
Todas las precisiones establecidas a 23˚C ± 1˚C (73,4 °F ± 1,8 °F) |
| Temperatura de trabajo |
0 °C a 50 °C (32 °F a 122 °F) |
| Coeficiente térmico de la corriente |
≤ ± 0,15% de lectura por °C |
| Coeficiente térmico de la tensión |
≤ ± 0,15% de lectura por °C |
| Humedad relativa máxima |
80% para temperaturas de hasta 31 °C (87 °F) con disminución lineal hasta 50% de humedad relativa a 40 °C (104 °F) |
| Altitud máxima de trabajo |
2000 m |
| Seguridad eléctrica |
| |
Seguridad: IEC 61010-1 600 V CAT IV con aislamiento doble o reforzado, grado 2 de contaminación |
| |
Protección IP40; EN60529 |
| Máxima tensión segura de trabajo |
| Medidas de corriente |
600 V CA rms o CC entre conductor sin aislar y conexión a tierra |
| Medidas de tensiones |
600 V CA rms o CC entre terminal de entrada y conexión a tierra, o 825 V entre tensiones de fase alimentadas (config. eléctrica en triángulo) |
|
| EMC |
| Emisión |
IEC/EN 61326-1:1997 clase A |
| Inmunidad |
IEC/EN 61326-1:1997 Anexo C Criterio B de funcionamiento |
>
| Especificaciones mecánicas |
| Dimensiones (largo x ancho x fondo) |
300 mm x 98 mm x 52 mm (12 x 3,75 x 2 pulgadas) |
| Peso con baterías incluidas |
820 g |
| Apertura de la mordaza |
60 mm |
| Capacidad de la mordaza |
58 mm de diámetro |
| Limpieza |
El equipo puede limpiarse con un paño impregnado en isopropanol. No utilice abrasivos ni otros disolventes. |
| Medidas de corriente (CC, CC rms, CA rms) |
| Rango de medida |
0 a 2000 A CC o 1400 CA rms |
| Selección de rangos automática |
40 A / 400 A / 2000 A |
| Resolución |
| 10 mA en el rango de 40 A |
| 100 mA en el rango de 400 A |
| 1 A en el rango de 2000 A |
|
| Precisión: CC y CC rms |
| I > 10 A: |
± 1,5% lectura + 5 dígitos |
| I < 10 A: |
± 0,2 A |
|
| Precisión: AVG (promedio) |
| I > 10 A: |
± 3% lectura ± 5 dígitos |
| I < 10 A: |
± 0,5 A |
|
| Precisión: Pk (Pico) |
| I > 10 A: |
± 5% lectura ± 5 dígitos |
| I < 10 A: |
± 0,5 A |
|
| Precisión: AHr |
| I > 10 A: |
± 2% lectura ± 5 dígitos |
| I < 10 A: |
± 0,5 AHr |
|
| Precisión: CF (Factor de Cresta) |
| 1,1 ≤ CF < 3: |
± 3% lectura ± 5 dígitos |
| 3 ≤ CF < 5: |
± 5% lectura ± 5 dígitos |
| Resolución: |
0,01 |
|
| Precisión: RPL (Rizado) |
| 2% ≤ RPL < 100%: |
± 3% lectura ± 5 dígitos |
| 100% ≤ RPL < 600%: |
± 5% lectura ± 5 dígitos |
| Resolución: |
0,10% |
| I CC > 5 A, I CA > 2 A |
|
|
| Medidas de tensión (CC, CC rms, CA rms) |
| Rango de medida |
0 a 825 V CC o CA rms |
| Selección de rangos automática |
4 V / 40 V / 400 V / 750 V |
| Resolución |
| 1 mV en el rango de 4 V |
| 10 mV en el rango de 40 V |
| 100 mV en el rango de 400 V |
| 1 V en el rango de 750 V |
|
| Precisión: CC y CC rms |
| V > 1 V: |
± 1% lectura + 5 dígitos |
| V < 1 V: |
± 0,02 V |
|
| Precisión: AVG (Promedio) |
| V > 1 V: |
± 3% lectura ± 5 dígitos |
| V < 1 V: |
± 0,03 V |
|
| Precisión: Pk (Pico) |
| V > 1 V: |
± 5% lectura ± 5 dígitos |
| V < 1 V: |
± 0,03 V |
|
| Precisión: CF (Factor de Cresta) |
| 1,1 ≤ CF < 3: |
± 3% lectura ± 5 dígitos |
| 3 ≤ CF < 5: |
± 5% lectura ± 5 dígitos |
| Resolución: |
0,01 |
|
| Precisión: RPL (Rizado) |
| 2% ≤ RPL < 100%: |
± 3% lectura ± 5 dígitos |
| 100% ≤ RPL < 600%: |
± 5% lectura ± 5 dígitos |
| Resolución: |
0,1% |
| VCC > 0,5 V, VCA > 0,2 V |
|
|
| |
Todas las medidas CC y de 15 Hz a 1 kHz.
Sobrecarga máxima de 1.000 V rms.
Medida de tensión de verdadero valor eficaz (CA + CC). |
|
| Armónicos |
| THD (Distorsión Armónica Total) |
| 1% ≤ THD < 100%: |
± 3% lectura ± 5 dígitos |
| 100% ≤ THD < 600%: |
± 5% lectura ± 5 dígitos |
| Resolución: |
0,1% |
|
| DF (Factor de Distorsión) |
| 1% ≤ DF < 100%: |
± 3% lectura ± 5 dígitos |
| Resolución: |
0,10% |
| H02 ≤ Vharm < H13: |
± 5% ± 2 dígitos |
| H13 ≤ Vharm ≤ H30: |
± 10% ± 2 dígitos |
|
| |
Todas las medidas hasta el armónico 30º (armónico 40º, de 15 Hz a 22 Hz)
Rango de frecuencia de la fundamental F0: de 15 Hz a 22 Hz y de 45 Hz a 65 Hz
VCArms > 1V |
|
| Medida de potencia activa, Vatios (Sistemas monofásicos y trifásicos) (CC, CC rms, CA rms) |
| Rango de medida |
0 a 1650 kW CC o 1200 kW CA |
| Selección de rangos automática |
4 kW, 40 kW, 400 kW, 1650 kW |
| Resolución |
| 1 W en el rango de 4 kW |
| 10 W en el rango de 40 kW |
| 100 W en el rango de 400 kW |
| 1 kW en el rango de 1200 kW |
|
| Precisión |
| ± 2,5% lectura ± 5 dígitos |
| W1Ø < 2 kW ± 0,08 kW |
| W3Ø < 4 kW ± 0,25 kW |
|
| Medida de Potencia Aparente (VA) (Sistemas monofásicos y trifásicos) (CC, CC rms, CA rms) |
| Rango de medida |
0 a 1650 kVA CC o 1200 kVA CA |
| Selección de rangos automática |
4 kVA, 40 kVA, 400 kVA, 1650 kVA |
| Resolución |
| 1 VA en el rango de 4 kVA |
| 10 VA en el rango de 40 kVA |
| 100 VA en el rango de 400 kVA |
| 1 kVA en el rango de 1200 kVA |
|
| Precisión |
| VA > 2 kVA: |
± 2,5% lectura ± 5 dígitos |
| VA < 2 kVA: |
± 0,08 kVA |
|
| Medida de Potencia Reactiva (VAR) (Sistemas monofásicos y trifásicos) |
| Rango de medida |
0 a 1250 kVAR |
| Selección de rangos automática |
4 kVAR, 40 kVAR, 400 kVAR, 1200 kVAR |
| Resolución |
| 1 VAR en el rango de 4 kVAR |
| 10 VAR en el rango de 40 kVAR |
| 100 VAR en el rango de 400 kVAR |
| 1 kVAR en el rango de 1200 kVAR |
|
| Precisión |
| VAR > 4 kVAR: |
± 2,5% lectura ± 5 dígitos |
| VAR > 4 kVAR: |
± 0,25 kVAR |
|
| Rango de Factor de Potencia |
0,3 < PF < 0,99 |
| Factor de Potencia (Sistemas monofásicos y trifásicos) |
| Rango de medida |
0,3 capacitivo a 1,0 y 1,0 a 0,3 inductivo (72,5° capacitivo a 0° y 0° a 72,5° inductivo) |
| Resolución |
0,001 |
| Precisión |
± 3° |
| Rango de frecuencias |
15 Hz a 1 kHz |
| Factor de Potencia de Desplazamiento (Sistemas monofásicos y trifásicos) |
| Rango de medida |
0,3 capacitivo a 1,0 y 1,0 a 0,3 inductivo (72,5° capacitivo a 0° y 0° a 72,5° inductivo) |
| Resolución |
0,001 |
| Precisión |
± 3° |
| Rango de frecuencias |
| 15 Hz a 22 Hz y 45 Hz a 65 Hz |
|
| Kilovatios por hora (kWHr) |
| Rango de medida |
40.000 kWHr |
| Selección de rangos automática |
4 kWHr, 40 kWHr, 400 kWHr, 4,000 kWHr, 40.000 kWHr |
| Resolución |
| 1 WHr en el rango de 4 kWHr |
| 10 WHr en el rango de 40 kWHr |
| 100 WHr en el rango de 400 kWHr |
| 1 kWHr en el rango de 4.000 kWHr |
| 10 kWHr en el rango de 40.000 kWHr |
|
| Precisión |
| kWHr > 2 kWHr: |
± 3% + 5 dígitos |
| kWHr < 2 kWHr: |
± 0,08 kWHr |
|
| Todas las medidas de Vatios / VA / VAR / PF |
| Rango de frecuencias: |
CC y de 15 Hz a 1 kHz. |
| Rango de corriente: |
10 A a 1400 A rms |
| Rango de tensión: |
1 V a 825 V rms |
| Valores máximos de entrada: |
825 V rms / 1400 A rms |
| Sobrecarga máxima: |
1000 V rms/10.000 A Todas las medidas CC y de 15 Hz a 1 kHz. Sobrecarga máxima de 10.000 A o RMS x frecuencia < 400.000. |
|
| Medida de frecuencia (desde fuentes de tensión o corriente) |
| Rango de medida |
15 Hz a 1 kHz |
| Resolución |
0,1 Hz |
| Precisión |
| 15 Hz a 22 Hz ± 0,5% lectura |
| 40 Hz a 70 Hz ± 0,5% lectura |
| 15 Hz a 1000 Hz ± 1% lectura |
|
| Rango de corriente |
10 A a 1400 A rms |
| Rango de tensión |
1 V a 825 V rms |
| Función osciloscopio |
| Medida de corriente |
| Rangos: |
10 A / 20 A / 40 A / 100 A / 200 A / 400 A / 1000 A / 2000 A |
| Resolución: |
1 A en el rango de 40 A
10 A en el rango de 400 A
50 A en el rango de 2000 A |
| Precisión: |
± 3% lectura ± 1 píxel |
| Sobrecarga máxima: |
10.000 A |
|
| Medida de tensión |
| Rangos: |
4 V / 10 V / 20 V / 40 V / 100 V / 200 V / 400 V / 1000 V |
| Resolución: |
100 mV en el rango de 4 V
1 V en el rango de 40 V
10 V en el rango de 400 V
31,25 V en el rango de 1000 V |
| Precisión: |
± 2% lectura ± 1 píxel |
| Sobrecarga máxima: |
1000 V rms |
| Rango de frecuencias: |
CC y de 15 Hz a 600 Hz |
|
| Base de tiempos |
2,5 ms, 5 ms, 10 ms, 25 ms, 50 ms/div |
| Velocidad de actualización |
0,5 segundos |
| Velocidad máxima de muestreo |
15,625 kHz |
| Función de medida de Corriente de arranque |
| Rangos |
|
| Resolución |
| 10 mA en el rango de 40 A |
| 100 mA en el rango de 400 A |
| 1 A en el rango de 2000 A |
|
| Precisión |
| I > 10 A: |
± 5% lectura ± 1 píxel |
| I < 10 A: |
± 0,5 A |
| |
Todas las medidas CC y de 15 Hz a 1 kHz |
|
| Sobrecarga máxima |
| Sobrecarga máxima de 10.000 A o RMS x frecuencia < 400.000. |
| Medida de corriente de verdadero valor eficaz (CA + CC). |
|
| Tiempo de captura |
1 s, 3 s, 10 s, 30 s, 100 s y 300 s |
| Velocidad máxima de muestreo |
15,625 kHz |
| Interfaz |
| |
Interfaz USB para PC |
| |
Software PowerLog para descarga y análisis de datos y generación de informes |
| |
Aplicación para la actualización de una nueva versión de firmware en el 345 |
| Memoria de registro |
| Áreas de registro |
Pueden utilizar hasta tres áreas de registro de forma individual o bien combinadas en una única de mayor capacidad |
| Periodos medios |
1 s, 2 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min y personalizado |
