SKU: FLK-MDA550

Analizadores de motor MDA-550 y MDA-510 para la comprobación y análisis de variadores.

Especificaciones: Analizadores de motor de la serie MDA-550 y MDA-510 de Fluke

Función de medición
Tensión de CC (V cc)
Tensión máxima con sonda de 10:1 o 100:1 1000 V
Resolución máxima con sonda de 10:1 o 100:1 1 mV
Lectura a escala completa 999 recuentos
Precisión a 4 s hasta 10 µs/división ±(3 % + 6 recuentos)
Tensión de CA (V ca)
Tensión máxima con sonda de 10:1 o 100:1 1000 V
Resolución máxima con sonda de 10:1 o 100:1 1 mV
Lectura a escala completa 999 recuentos
50 Hz ± (3 % + 10 recuentos) - 0,6 %
60 Hz ± (3 % + 10 recuentos) - 0,4 %
60 Hz a 20 kHz ±(4 % + 15 recuentos)
20 kHz a 1 MHz ±(6 % + 20 recuentos)
1 MHz a 25 MHz ±(10 % + 20 recuentos)
Tensión de verdadero valor eficaz (V ca+cc)
Tensión máxima con sonda de 10:1 o 100:1 1000 V
Resolución máxima con sonda de 10:1 o 100:1 1 mV
Lectura a escala completa 1100 recuentos
CC a 60 Hz ±(3 % + 10 recuentos)
60 Hz a 20 kHz ±(4 % + 15 recuentos)
20 kHz a 1 MHz ±(6 % + 20 recuentos)
1 MHz a 25 MHz ±(10 % + 20 recuentos)
Tensión de PWM (V pwm)
Finalidad Medir las señales moduladas de ancho de pulso, como las salidas del inversor del variador del motor
Principio Las lecturas muestran la tensión eficaz basada en el valor promedio de las muestras de un total de periodos de la frecuencia fundamental
Precisión Como Vca+cc para señales de onda sinusoidal
Pico de tensión (V peak)
Modos Pico máximo, pico mínimo o pico a pico
Tensión máxima con sonda de 10:1 o 100:1 1000 V
Resolución máxima con sonda de 10:1 o 100:1 10 mV
Precisión
Pico máx. o pico mín. División de ±0,2
Pico a pico División de ±0,4
Lectura a escala completa 800 recuentos
Especificaciones generales
Corriente (AMP) con pinza amperimétrica
Rangos Igual que V ca, Vca+cc o V peak
Factores de escala 0,1 mV/A, 1 mV/A, 10 mV/A, 20 mV/A, 50mV/A, 100 mV/A, 200 mV/A, 400 mV/A
Precisión Igual que Vca, Vca+cc o V peak (más la precisión de la pinza amperimétrica)
Frecuencia (Hz)
Alcance 1000 Hz a 500 MHz
Lectura a escala completa 999 recuentos
Precisión ±(0,5 % + 2 recuentos)
Relación tensión/hercios (V/Hz)
Finalidad Mostrar el valor medido de V PWM (consulte V PWM) dividido por la frecuencia fundamental en los variadores de velocidad de motores de CA variable
Precisión % Vrms + % Hz
Entrada del variador del desequilibrio de tensión
Finalidad Mostrar la diferencia del porcentaje más alto de una de las fases en comparación con la media de las tres tensiones de verdadero valor eficaz
Precisión Indicación en porcentaje a partir de los valores de Vca+cc
Salida del variador del desequilibrio de tensión y entrada del motor
Finalidad Mostrar la diferencia del porcentaje más alto de una de las fases en comparación con la media de las tres tensiones de PWM
Precisión Indicación en porcentaje a partir de los valores de V PWM
Entrada del variador del desequilibrio de corriente
Finalidad Mostrar la diferencia del porcentaje más alto de una de las fases en comparación con la media de los tres valores actuales de CA
Precisión Indicación en porcentaje a partir de los valores de Aca+cc
Salida del variador del desequilibrio de corriente y entrada del motor
Finalidad Mostrar la diferencia del porcentaje más alto de una de las fases en comparación con la media de los tres valores actuales de CA
Precisión Indicación en porcentaje a partir de los valores de A ca
Tiempo de subida y caída
Lecturas Diferencia de tensión (dV), diferencia de tiempo (dt), diferencia de tensión y tiempo (dV/dt), sobreimpulso
Precisión Igual que la precisión de osciloscopio
Armónicos y espectro
Armónicos CC a 51.º
Rangos de espectro 1 a 9 kHz, 9 a 150 kHz (con filtro de 20 MHz), hasta 500 MHz (modulación de tensión)
Tensión del eje
Eventos/segundo Indicación en porcentaje a partir de las mediciones del tiempo de subida y caída (descargas de impulsos)
Recopilación de datos de informes
Número de pantallas Normalmente en los informes se puede guardar 50 pantallas (según el índice de compresión)
Transferencia a PC Con una memoria USB de 2 GB o un cable mini USB a USB y FlukeView™ 2 para el instrumento de comprobación ScopeMeter™
Ajustes de sonda
Sonda de tensión 1:1, 10:1, 100:1, 1000:1, 20:1, 200:1
Pinza amperimétrica 0,1 mV/A, 1 mV/A, 10 mV/A, 20 mV/A, 50 mV/A, 100 mV/A, 200 mV/A, 400 mV/A
Sonda de tensión en el eje 1:1, 10:1, 100:1

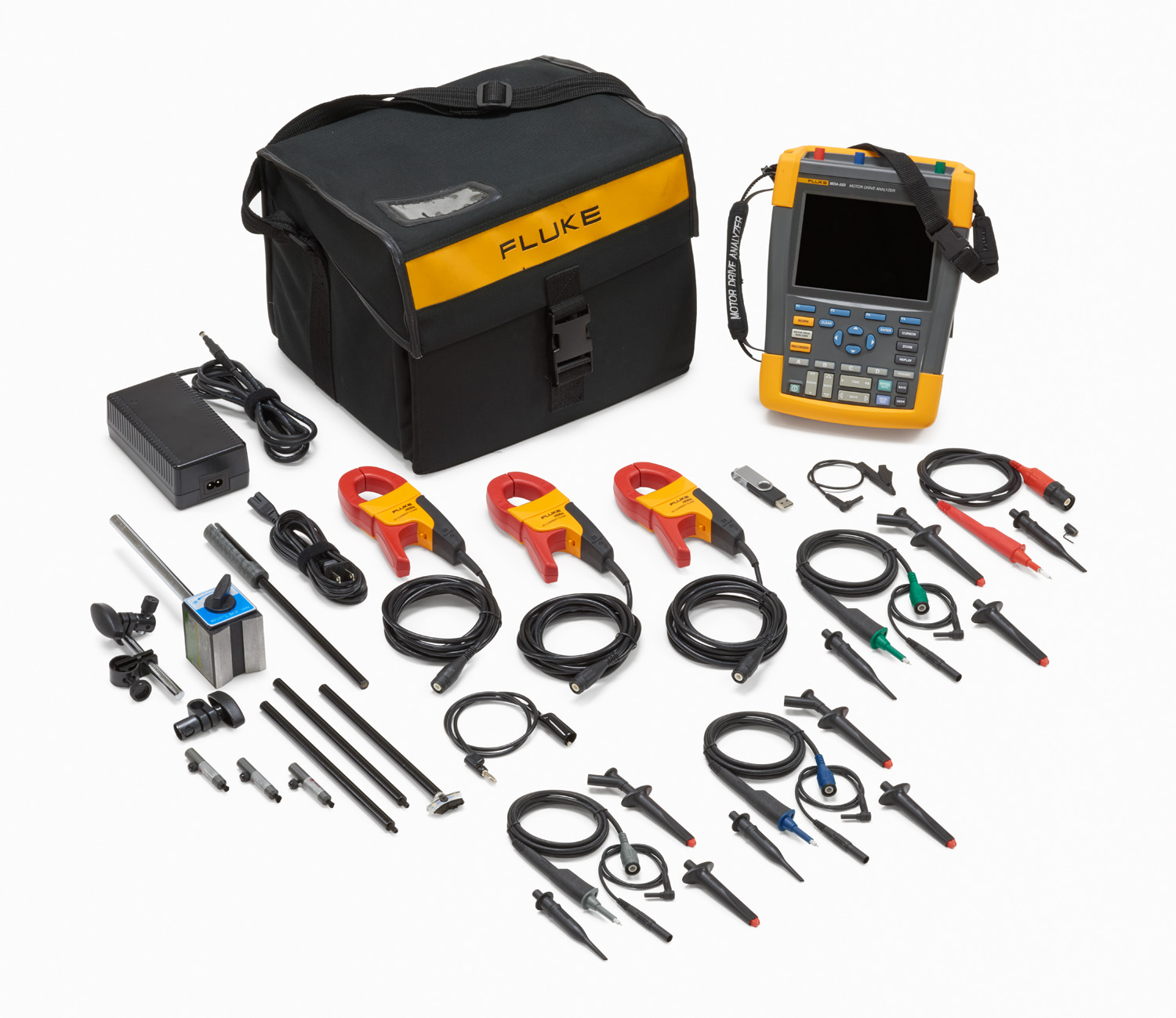

Fluke MDA-550

Analizador de variadores de motor, 4 canales, 500 MHz con eje del motor y armónicos
  • 1 juego de baterías de iones de litio BP 291
  • 1 cargador/adaptador de alimentación BC190
  • 3 sondas de alta tensión 100:1 VPS con pinzas de cocodrilo
  • 1 sonda de tensión de 500 MHz 10:1 VPS410-II-R
  • 3 pinzas amperimétricas de CA i400s
  • 1 maletín de transporte C1740
  • 1 unidad USB de 2 GB con manuales y el software FlukeView™ 2
  • 1 juego de tensión de eje SVS-500 (3 cepillos, soporte para sondas, varilla telescópica de dos piezas y base magnética)

Fluke MDA-510

Analizador de variadores de motor, 4 canales, 500 MHz

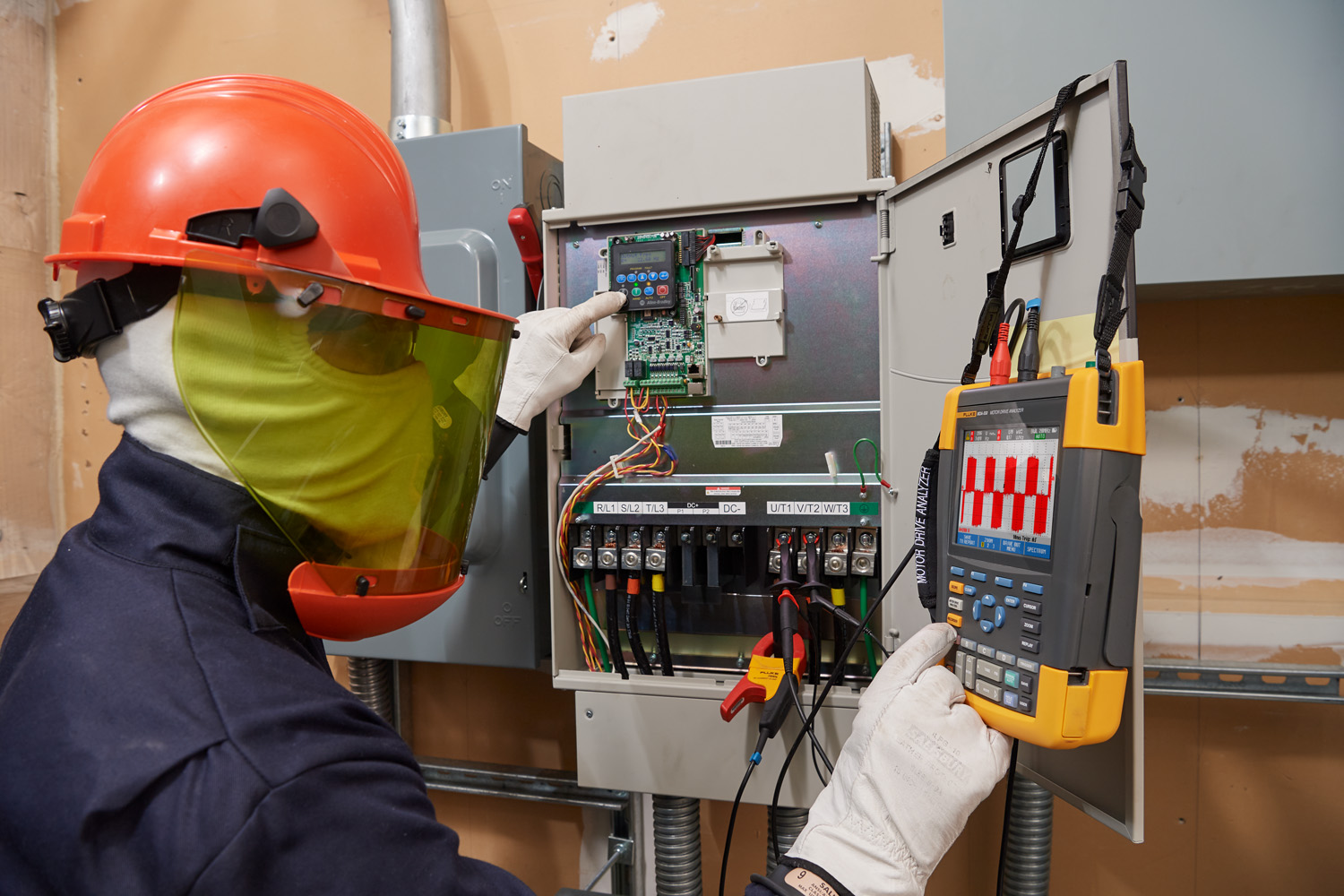

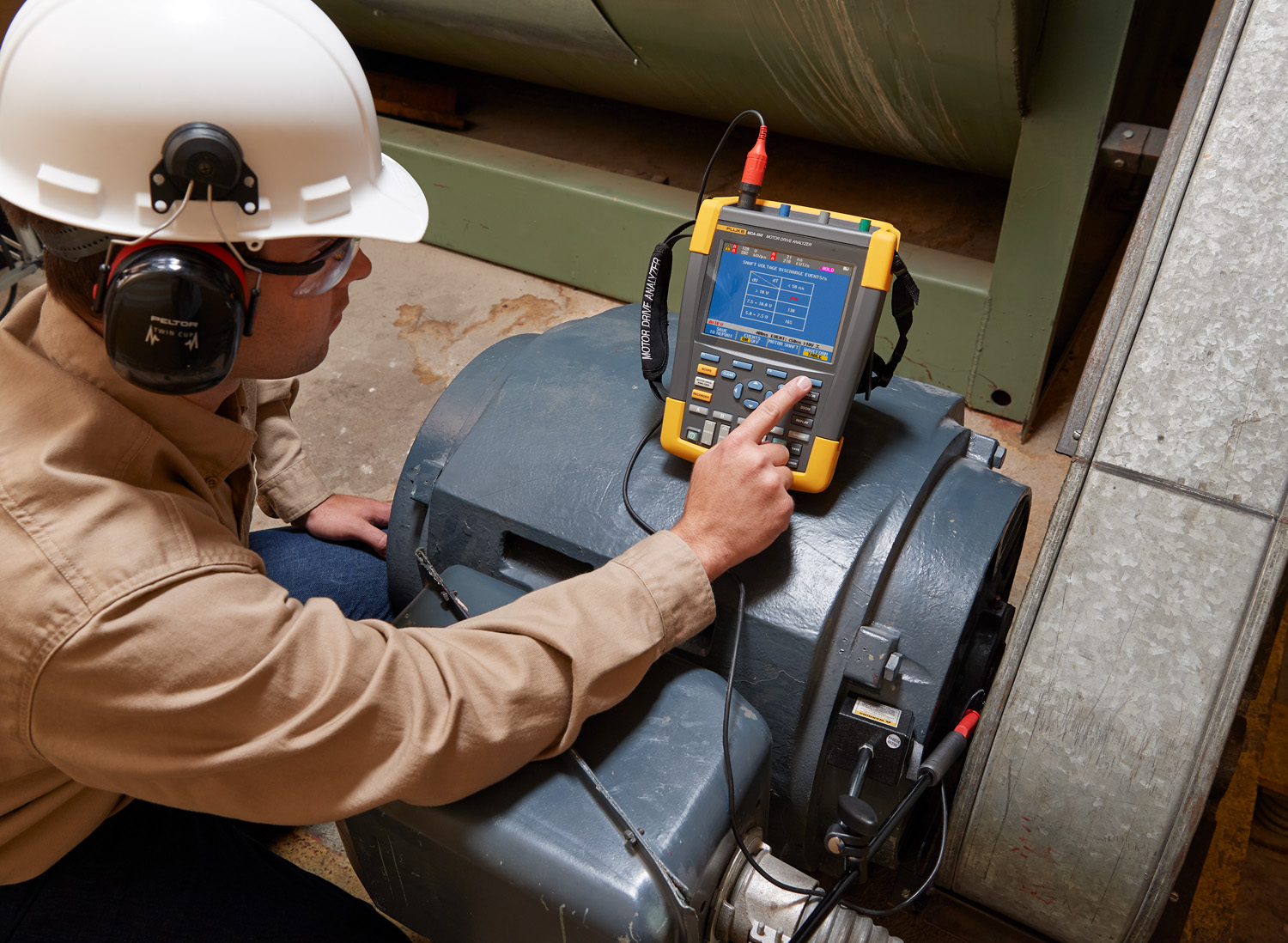

Los nuevos analizadores de motor Fluke MDA 510 y MDA 550 ahorran tiempo y eliminan las molestias de configurar mediciones complejas, además de simplificar el proceso de resolución de problemas. Solo tiene que seleccionar una prueba y las mediciones con guías paso a paso le mostrarán dónde tiene que hacer las conexiones de tensión y corriente. Además, sus perfiles de mediciones predeterminados le permitirán recopilar todos los datos que necesita para cada sección crítica de los variadores de motores: desde la entrada a la salida, el bus de CC y el propio motor.
