Ventana Infrarroja Fluke CV400 ClirVu® 95 mm
Ventana Infrarroja Fluke CV400 ClirVu® 95 mm
Ventana Infrarroja Fluke CV400 ClirVu® 95 mm

Ventana Infrarroja Fluke CV400 ClirVu® 95 mm

SKU: CV400

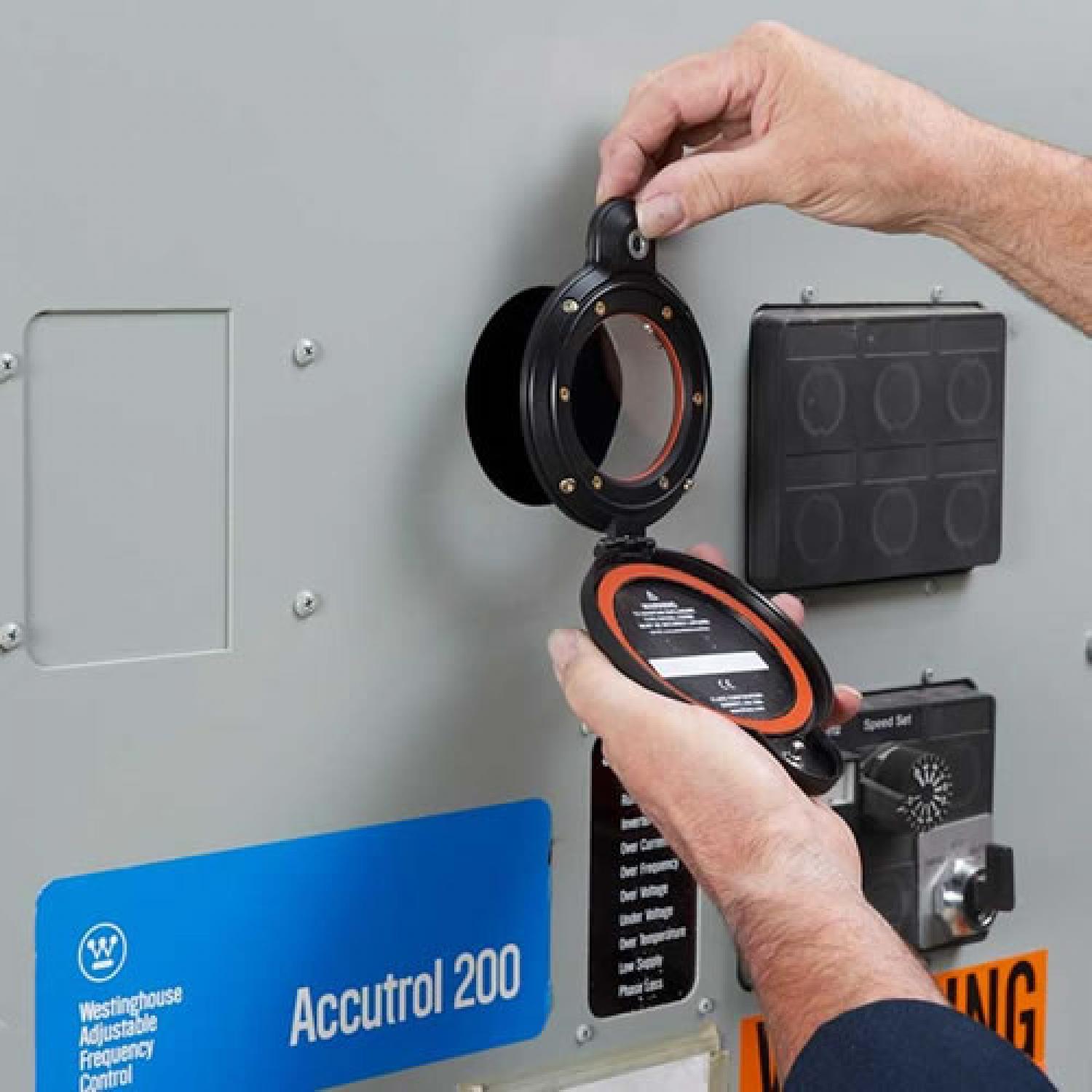

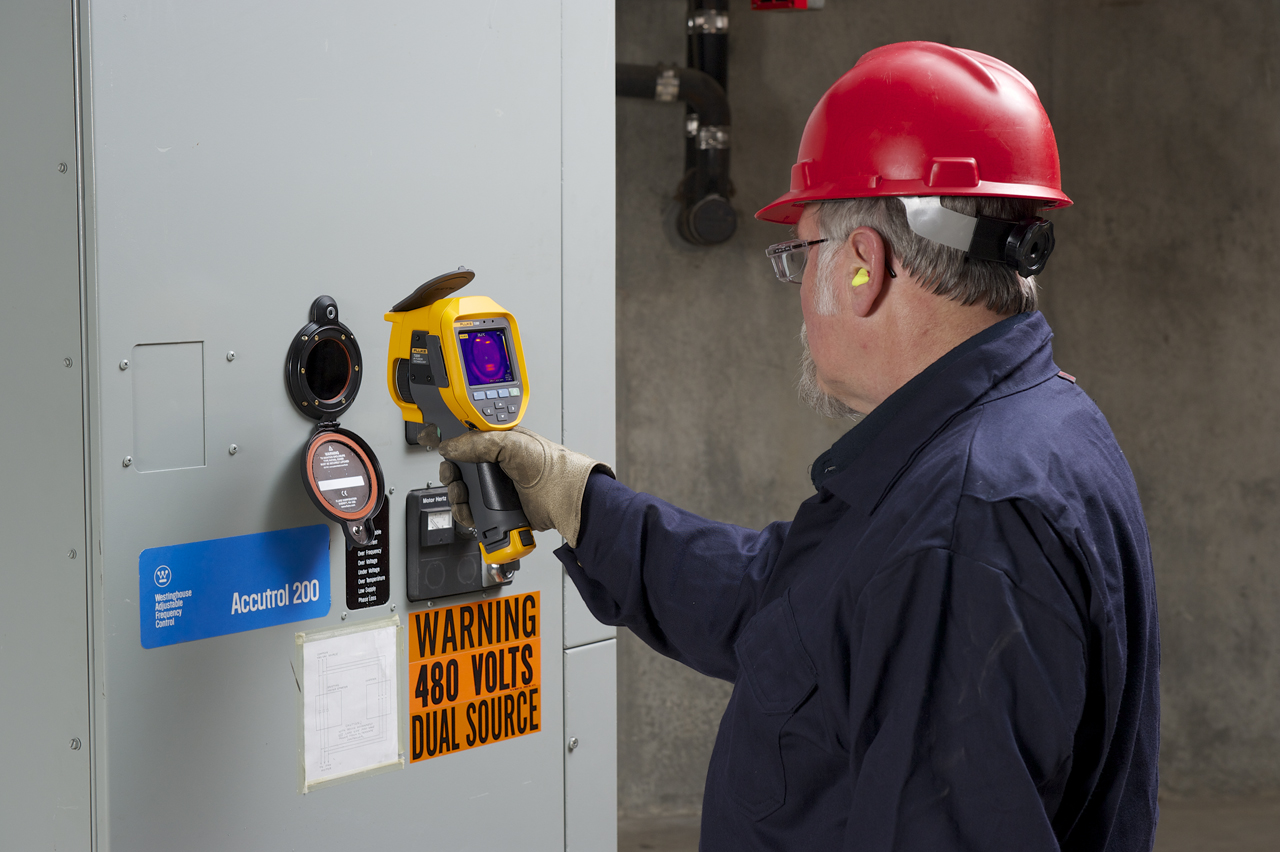

No abra las puertas de los paneles eléctricos, con laVentana infrarroja Fluke CV400 ClirVu® no necesitará cortar la corriente ni quitar cuadros eléctricos. Realice las inspecciones de una forma más rápida y fácil.



Especificaciones generales
Dimensiones 95 mm (4 pulg.)
Rango de tensión Todos
Tipo de entorno NEMA Tipo 4/12 (interior/exterior)
AutoGround™
Óptica de ClirVu®
Temperatura de trabajo -40 °C a +232 °C (-40 ° F a +450 °F) y +260 °C (500 °F) intermitente
Compatible con todas las cámaras Fluke
Sistema de bloqueo de contratuerca
Carcasa y cierre unidos permanentemente
Instalación de un solo orificio
Opciones de cierre de giro manual o con clave de seguridad para la puerta
Capacidad de fusión e inspección visual
Infrarrojos de onda corta/media/larga y resistencia a los rayos ultravioleta



Clasificaciones y pruebas
Prueba con arco (IEEE C37.20.7) 63 kA durante 30 ciclos a 60 Hz conforme a KEMA
Reconocimiento de componentes de 50 V de UL
UL 50 / clasificación medioambiental NEMA NEMA tipo 4/12
UL1558
CSA C22.2 No.
Tipo de clasificación CSA Tipo 4
Clasificación IP IP67 a TUV
Registro de Lloyds Dispositivos de distribución marinos de hasta 11 kV, para su uso en interiores y exteriores (sólo mar adentro)
Resistencia a la vibración IEC60068-2-6 a TUV
Resistencia a la humedad IEC60068-2-3 a TUV



Instalación
Diámetro de orificio de montaje requerido 115,42 mm (4,544 pulg.)
Kit de perforadora Greenlee® = perforadora/matriz 742BB = 2984AV/2983AV
Grosor máximo recomendado para el panel Calibre 10
Altura total de la ventana 189,3 mm (7,45 pulg.)
Anchura total de la ventana 147,1 mm (5,79 pulg.)
Grosor total de la ventana 23,0 mm (0,90 pulg.)
Cierre de la puerta Manual



Componentes ópticos
Diámetro del inserto óptico 95 mm (3,74 pulg.)
Diámetro de la abertura de visualización 87,63 mm (3,450 pulg.)
Área de la abertura de visualización 6.032 mm cuadrados (9,35 pulgadas cuadradas)
Grosor 4 mm (0,16 pulg.)



Otros
Garantía Sustitución de por vida en caso de defectos de fabricación
