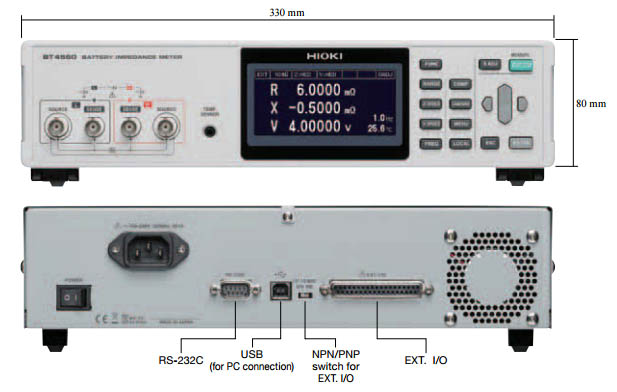

Medidor impedancia de batería BT4560

Logre módulos de batería de larga vida útil midiendo la resistencia a la reacción.

Los comprobadores de baterías de sobremesa de Hioki permiten realizar mediciones simultáneas de alta velocidad en las líneas de producción de baterías de iones de litio de baja resistencia, cada vez más grandes. El comprobador de impedancia de baterías BT4560 mide la impedancia de las baterías de iones de litio mediante el método de medición AC-IR de baja frecuencia sin necesidad de cargar y descargar la batería, reduciendo sustancialmente el tiempo necesario para inspeccionar la resistencia interna de las celdas de la batería.

Características principales:

- Medición AC-IR de baja frecuencia* : Mide la resistencia de reacción de una batería

*El BT4560 garantiza la calidad de las celdas de la batería midiendo la impedancia interna a una baja frecuencia de 1 Hz o menos

- Mediciones extremadamente fiables para baterías de baja impedancia

*El BT4560 utiliza una corriente de prueba de 1,5 A en el rango de 3mΩ, lo que mejora la relación S/N

- Configuración del circuito altamente tolerante a la resistencia de los contactos y los cables para proporcionar mediciones estables

- Función de medición de tensión equivalente a un DMM de 6 dígitos (± 0,0035% rdg.)

Gestionar la resistencia de reacción del electrodo, la resistencia del electrolito y la resistencia de la soldadura para mejorar la calidad de las inspecciones de las celdas de la batería

○ Configure su propia frecuencia de medición entre 100 mHz y 1,05 kHz

○ Utilice frecuencias bajas para medir la resistencia de reacción del electrodo

○ Utilice frecuencias altas para medir la resistencia del electrolito y la resistencia de la soldadura

○ Crear gráficos Cole-Cole (con el programa de aplicación incluido)

○ Utilizar el software de análisis de circuitos equivalentes para analizar los defectos internos de las baterías

 Medir impedancias muy bajas de 1mΩ o menos

Algunas baterías de iones de litio de alta capacidad tienen una impedancia interna inferior a 1 mΩ. El BT4560 está diseñado para medir impedancias muy bajas de 1mΩ o menos con gran estabilidad y reproducibilidad.

Especificaciones Básicas (Precisión Garantizada por un año)





Rangos de Medición de Resistencia

3 mΩMax. display: 3.1000 mΩ, resolution: 0.1 μΩ, measurement current: 100 mA

30 mΩMax. display: 31.000 mΩ, resolution: 1 μΩ, measurement current: 100 mA

300 mΩMax. display: 310.00 mΩ, resolution: 10 μΩ, measurement current: 10 mA

3 ΩMax. display: 3.1000 Ω, resolution: 100 μΩ, measurement current: 1 mA

30 ΩMax. display: 31.000 Ω, resolution: 1 mΩ, measurement current: 100 μA

300 ΩMax. display: 310.00 Ω, resolution: 10 mΩ, measurement current: 10 μA

3 kΩMax. display: 3.1000 kΩ, resolution: 100 mΩ, measurement current: 10 μA



Precisión Básica: ±0.5% rdg ±10 dgt3 mΩ range, ±0.5% rdg ±5 dgt30 mΩ range or more

Medición Frecuencia: 1 kHz ±0.2 Hz

Metodo Medición: AC four-terminal method

Rangos de medición de Voltaje

6 VMax. display: 6.00000 V, resolution: 10 μV

60 VMax. display: 60.0000 V, resolution: 100 μV

300 VMax. display: 300.000 V, resolution: 1 mV



Precisión Básica: ±0.01% rdg. ±3 dgt.

Tiempo de Respuesta

10 ms

Periodo de Muestreo

Ω or V (60 Hz): 4 ms (EX.FAST), 12 ms (FAST), 35 ms (MEDIUM), 150 ms (SLOW)

ΩV (60 Hz): 8 ms (EX.FAST), 24 ms (FAST), 70 ms (MEDIUM), 253 ms (SLOW)



Ω or V (50 Hz): 4 ms (EX.FAST), 12 ms (FAST), 42 ms (MEDIUM), 157 ms (SLOW)

ΩV (50 Hz): 8 ms (EX.FAST), 24 ms (FAST), 84 ms (MEDIUM), 259 ms (SLOW)

Funciones

Contact check, Zero adjustment (±1000 counts), Pulse measurement, Comparator (Hi/ IN/ Lo), Statistical calculations (Max. 30,000), Delay, Average, Panel saving/loading, Memory storage, LabVIEW® driver

Interfaces de Comunicación

LAN (TCP/IP, 10BASE-T/100BASE-TX)

RS-232C (Max. 38.4 kbps, Available as printer I/F)

EXT I/O (37-pin Handler interface)

Analog output (DC 0 V to 3.1 V)

Voltaje de Alimentación

100 to 240 V AC, 50 Hz/60 Hz, 35 VA max.

Dimensiones y Peso

215 mm (8.46 in) W × 80 mm (3.15 in) H × 295 mm (11.61 in) D, 2.4 kg (84.7 oz)
