Cubre un amplio rango de la carga de trabajo de RF con un sólo instrumento
La 96270A calibra una amplia carga de trabajo de los dispositivos de calibración de RF, que incluyen:
- Analizadores de espectro, incluidos los modelos de frecuencias más altas
- Sensores de potencia de RF
- Medidores y analizadores de modulación
- Receptores de mediciones
- Contadores de frecuencia
- Atenuadores y componentes de RF
- Osciloscopios de frecuencia alta
- ... y más
La metrología asociada a la calibración de estos elementos se torna más simple ya que tiene menos fuentes de error y contribuciones de incertidumbre que considerar que con los sistemas de calibración de RF tradicionales.
Precisión y pureza de la señal “lo que establece es lo que obtiene”
La 96270A entrega señales puras y precisas directamente a la entrada de UUT del mismo modo en que las configura en el panel frontal. Esta función única “lo que establece es lo que obtiene” lo ayuda a evitar pérdidas, errores de desajustes, y contribuciones de incertidumbre introducidas por cables, otros dispositivos e interconexiones, eliminando configuraciones complejas y métodos que consumen su tiempo de otra forma necesarios para obtener resultados precisos.
Para las señales de nivel bajo, utilice la 96270A con el cabezal robusto de nivelación de precisión en sus versiones de 50 ohm o 75 ohm. El cabezal entrega frecuencias más bajas de hasta 4 GHz directamente a la entrada de UUT con un rango dinámico profundo, lo que reduce pérdidas, ruido, interferencia y errores de desajustes, y mantiene la integridad de las señales de nivel bajo en todo el rango dinámico de 154 dB, hasta el menor nivel de -130 dBm.

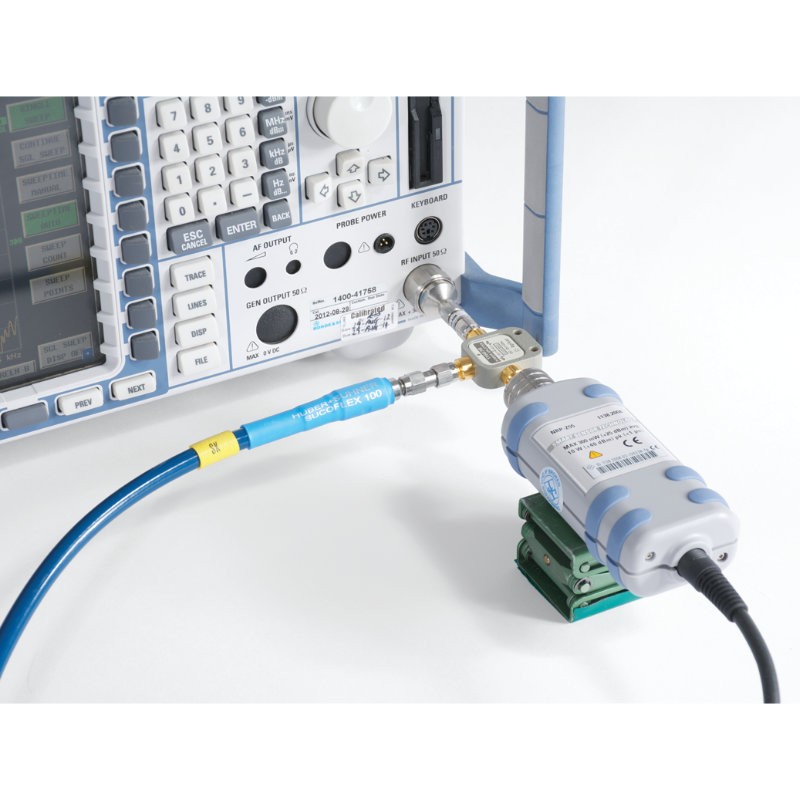

Para señales de rangos más amplios de frecuencia de nivel menos profundo de hasta 27 GHz, utilice la 96270A con la salida de microondas con el kit de nivelación de alta frecuencia para obtener la señal y los beneficios de precisión “lo que establece es lo que obtiene”.
Evite mediciones y cálculos extensivos con la autoclasificación
La 96270A puede “autoclasificarse” o perfilar su salida para compensar pérdidas y atenuaciones de los componentes del sistema como cables, atenuadores, repartidores y conectores, y crear de forma efectiva un plano de referencia de señal directamente en la conexión a la entrada de UUT. Este perfil de corrección del nivel de frecuencia/amplitud queda guardado en la memoria de la 96270A, la cual puede almacenar hasta 30 perfiles para diferentes salidas y configuraciones de interconexiones. Al utilizar un perfil, la 96270A aplica los datos de corrección de nivel automáticamente y entrega la configuración del nivel de señal del usuario de modo preciso en el plano de referencia creado en la entrada de UUT. Como resultado, usted ahorra tiempo, dado que no debe medir, calcular y aplicar factores de corrección para cada componente del sistema de entrega de señal.
Más que un simple calibrador de RF
Muchas aplicaciones en R&D, pruebas de fabricación y equipos de pruebas automáticas exigen un rendimiento superior al de los generadores de señales de uso general. Si la cobertura amplia de frecuencias, la resolución de frecuencia, los harmónicos bajos, el ruido de fase y el contenido espurio, el nivel de la señal y la precisión de la atenuación, y/o el rango dinámico son parámetros críticos, la 96270A es la solución ideal.
Recorte el costo del sistema de calibración de RF a la mitad
Como el instrumento central en un sistema de calibración de un analizador de espectro de RF de alto desempeño, la 96270A puede recortar los costos a la mitad o aún más. La 96270A reemplaza todas estas piezas de un sistema de calibración de RF “típico”:
Hasta cinco fuentes de señal (desde generadores de audio/función a generadores de señal de microondas y RF y fuentes de ruido de fase bajas)
- Medidores de potencia
- Sensores de potencia
- Atenuadores de pasos
- Filtros
- Almohadillas
- Acopladores
- Contador de frecuencia de 300 MHz
La 96270A no sólo reduce el costo inicial y el tiempo de compra, instalación y configuración de los componentes del sistema de RF, sino que también reduce los costos de mantenimiento y calibración de todo el equipo. Para muchos modelos de analizadores de espectro que operan por debajo de 27 GHz, como también para la mayoría de los sensores de potencia, solo necesita una 96270A para realizar la calibración completa.
La 96270A también es más fácil de transportar que un bastidor pesado de equipos y accesorios, lo cual la transforma en la solución óptima para la calibración in situ.
No hay necesidad de medidores de potencia, generadores de función o contadores adicionales

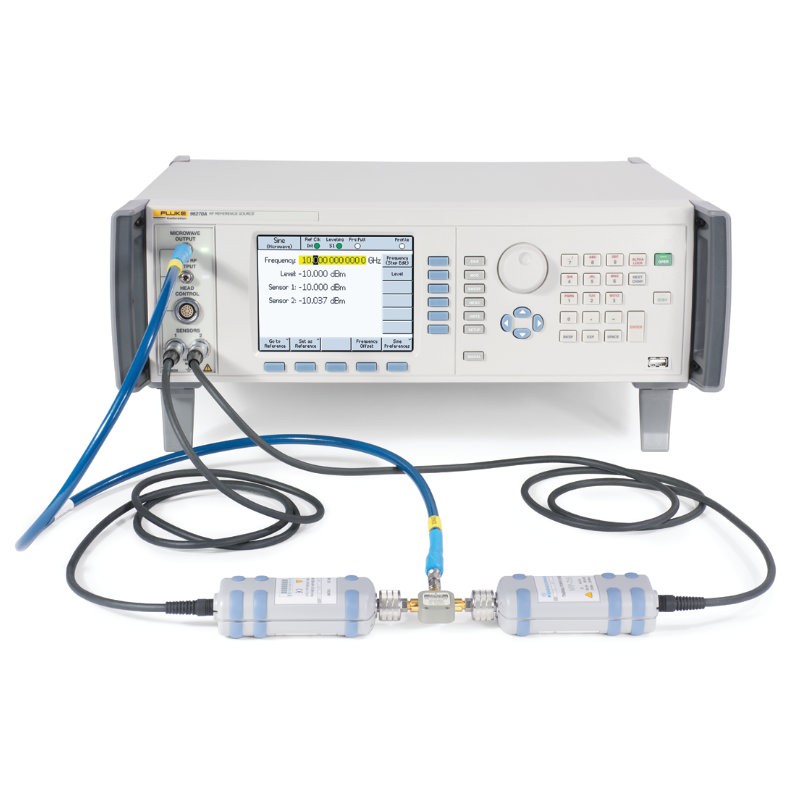

La lectura del medidor de potencia doble integrada le permite utilizar la 96270A como un medidor de potencia y realizar calibraciones de RF, sin la necesidad de un medidor de potencia separado. Puede reemplazar el sensor de potencia de 40 GHz que se incluye en el modelo 96270A/HF, por un modelo compatible distinto para mediciones de potencia en frecuencias de hasta 67 GHz.
La capacidad de modulación interna de la fuente de referencia 96270A la hace perfecta para aplicaciones que requieren que se aplique una modulación precisa a la señal de salida, como la calibración de un analizador de modulación o la prueba de barrido de un analizador de espectro que utilizan una señal AM con tasas de modulación más precisas. No necesitará generadores de función adicionales como una fuente de modulación de frecuencia baja; la 96270A lo tiene todo.
El contador de frecuencia de 300 MHz integrado le permite reducir el número de instrumentos necesarios para una calibración de RF aún más.
Diseñada para la calibración de RF
Muchos sistemas de calibración de RF se construyen con una mezcla de generadores de señal de uso general, sensores de potencia, y otros instrumentos que no son específicos de la calibración. La 96270A, por el contrario, está diseñada específicamente para la calibración de RF. Su interfaz de usuario está diseñada para simplificar los procesos de calibración de elementos como analizadores de espectro, medidores de nivel de RF y receptores. Los modos de lectura de errores de compensación de parámetros, escalonamiento, relativa y UUT/DUT le permiten trabajar de manera precisa y eficiente, al seguir procedimientos de calibración conocidos. Encontrará que determinar el desempeño y las tolerancias de las unidades a prueba es más fácil que nunca.
El panel frontal de la 96270A tiene teclas de función especiales, teclas programables sensibles al contexto, y un visor color fácil de leer que muestra niveles en términos de potencia (watts o dBm), voltaje (RMS o pico a pico) con multiplicadores y números exponenciales conocidos. Puede navegar fácilmente entre unidades de tensión, potencia y dBm sin perder los valores ingresados o la precisión. En el modo de lectura de errores para ajustar la lectura, simplemente gire la rueda y se muestra el error de UUT directamente en dB, ppm o porcentaje.
La interfaz simple y orientada a la calibración también hace que la resolución de problemas sea más fácil si encuentra un resultado inesperado o una condición que excede la tolerancia mientras sigue un procedimiento de calibración automático o manual.
Desempeño de ruido de fase de vanguardia
Con el ruido bajo de fase optimizado para frecuencias de compensación bajas y altas, y especificaciones de 1 Hz hasta 10 MHz, la 96270A ofrece un desempeño de ruido de fase excepcional que excede lo necesario para las cargas de trabajo de alto desempeño de hoy en día.
Los datos del ruido de fase se incluyen en el certificado de calibración de la 96270A. En lugar de contar sólo con las especificaciones garantizadas más conservadoras, los usuarios disponen de los datos de desempeño reales de su unidad.
Las configuraciones flexibles cumplen con sus necesidades y presupuesto
Una variedad de modelos, opciones, y accesorios le permiten adquirir el desempeño que necesita, y luego agregar elementos a medida que sus necesidades cambien y crezcan.
La Fuente de referencia 96270A básica viene con un cabezal nivelador de 50 ohm. La 96270A/75 incluye ambos cabezales de 50 ohm y 75 ohm. El cabezal nivelador proporciona una atenuación, modulación y un ruido de fase nivelados y profundos a 4 GHz, los cuales cubren un 80 % de los puntos de prueba de cualquier analizador de espectro de frecuencia (incluidos los modelos de alta frecuencia) y de la calibración de linealidad de los sensores de potencia. Las señales en frecuencias de 1 mHz a 27 GHz también están disponibles desde la salida de microondas del panel frontal de la 96270A, en precisiones de nivel comparables a la mayoría de los generadores de señal de uso general.

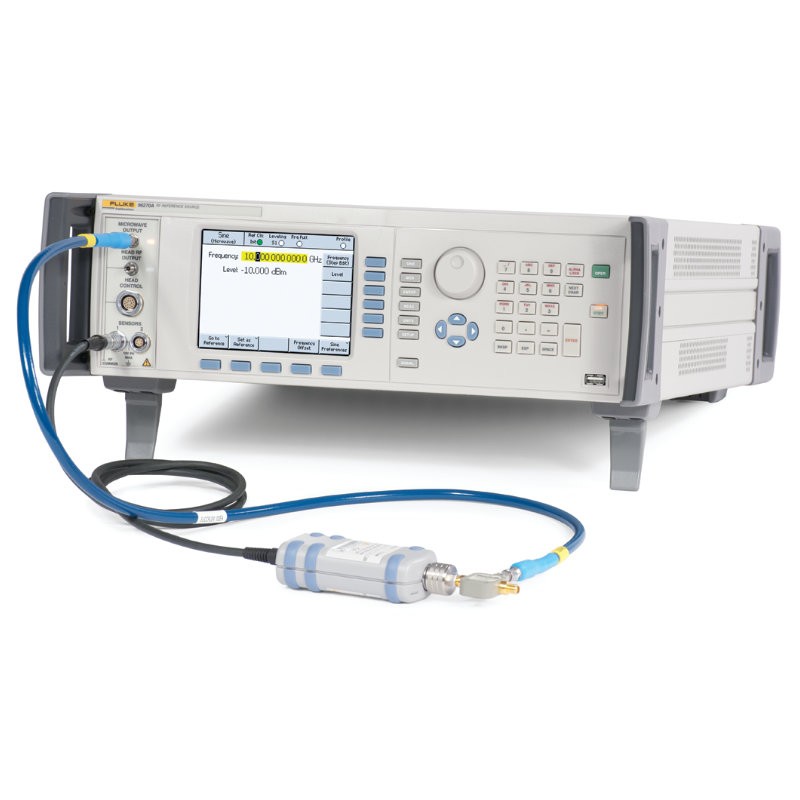

La Fuente de referencia 96270A/HF incluye un kit nivelador de alta frecuencia compuesto por un sensor de potencia Rohde & Schwarz de 40 GHz y un repartidor Agilent 11667B, más un cable de microondas de grado de metrología y un adaptador APC de 3,5 milímetros. Esta configuración, utilizando la salida de microondas de la 96270A, le permite calibrar analizadores de espectro, sensores de potencia y anchos de banda de osciloscopios de frecuencia en el rango de 1 kHz a 27 GHz. El sensor y el repartidor de potencia proporcionan a la 96270A una retroalimentación completamente automática que le permite entregar señales precisas, niveladas, y de pureza alta, al igual que usted las establece en el panel frontal de la 96270A, en el plano de referencia del puerto de salida del repartidor y la conexión de entrada de UUT.
La Fuente de referencia 96270A/LL con salida de microondas de nivel bajo extiende el rango de salida de microondas de -4 dBm en el conector del panel frontal (-10 dBm en la salida del repartidor del kit nivelador de frecuencia alta) hasta -100 dBm, para aplicaciones que requieren señales de menor nivel en frecuencias de hasta 27 GHz. Esta capacidad es invaluable para la calibración de osciloscopios, como también para algunos analizadores de espectro y pruebas de sensores de potencia.
La 96270A/LL/HF incluye tanto el kit nivelador de frecuencia alta como la salida de microondas de nivel bajo, para obtener la cobertura de carga de trabajo más amplia posible.
El accesorio Filtro de ruido de fase de compensación amplia 9600FLT de 1 Ghz está diseñado específicamente para la prueba de ruido de fase de compensación amplia de analizadores de espectro de alto desempeño. Incluso con los mejores generadores de ruido de fase bajo, los técnicos ocasionalmente utilizan filtros durante las pruebas de ruido de fase de los analizadores de espectro de alto desempeño para reducir los niveles de ruido a frecuencias de compensación amplias (altas) y para mejorar los márgenes de la prueba. La 9600FLT se conecta fácilmente a la 96270A en las aplicaciones de mesa o montadas en bastidor.
Calibrado como sistema para asegurar el desempeño del sistema
La unidad principal y el cabezal nivelador de la 96270A se calibran conjuntamente como un sistema completo para asegurar el desempeño general del sistema. Cada instrumento de la 96270A cuenta con un certificado de calibración conforme a ISO 17025 con datos para todos los parámetros clave, incluidos el nivel y la atenuación, WSWR de salida del cabezal de nivelación, y el ruido de fase. Tenga por seguro que su 96270A es trazable, y además la metrología de RF y el análisis de incertidumbres son mucho más simples y rápidos. La certificación acreditada está disponible para la 96270A y los cabezales de 50 ohm y 75 ohm.
La entrada/salida de referencia seleccionable de frecuencias expande la funcionalidad
La entrada externa de referencia de frecuencia seleccionable se encuentra disponible como una función estándar en el panel trasero de la 96270A. La entrada le permite bloquear la salida de frecuencia a una referencia externa, como el Fluke Calibration 910R Rubidium Standard, para aplicaciones en donde la alta precisión del reloj o el uso de una frecuencia de referencia común es importante. La salida de referencia de frecuencia permite bloquear la frecuencia de una UUT al reloj de referencia interno de la 96270A. Esta configuración se requiere a menudo para reducir los errores de compensación de frecuencias que pueden ocurrir entre la fuente de referencia y la UUT.
Simplifique las pruebas de respuesta de frecuencia con las funciones de barrido de la 96270A
Las aplicaciones de RF a menudo requieren un barrido de frecuencia. Las funciones de barrido de la 96270A simplifican la aplicación de las pruebas de respuesta de frecuencia de los analizadores de espectro de legado manuales, así como las mediciones de respuesta de los filtros.
Automatizada con el software MET/CAL® para una eficiencia “remota”
En un proceso de calibración de RF automatizado, el operador debe intervenir frecuentemente para cambiar las configuraciones de la prueba, y por lo tanto limita los beneficios que se pueden lograr con la automatización. La automatización remota puede aumentar la capacidad del sistema de calibración en un 25 por ciento o más mediante el uso de procedimientos desarrollados en el Software de calibración MET/CAL. Fluke Calibration incluye un procedimiento de calibración de muestra con la 96270A, el cual puede utilizar como base para la creación de procedimientos de calibración de RF adicionales para trabajar con su carga de trabajo única.
Los procedimientos de MET/CAL creados por Fluke Calibration para los modelos 9640A sólo se pueden utilizar por la 96270A.
Uso de la 96270A con otras soluciones automatizadas
La 96270A se puede integrar fácilmente a sistemas y software automatizados existentes. El ahorro de tiempo y las ganancias de eficiencia ofrecidos por la 96270A se pueden lograr al estructurar secuencias de prueba para aprovechar al máximo sus capacidades “conecte una vez, pruebe muchas”.
El reemplazo de generadores de señal en los sistemas automatizados es fácil, gracias a la emulación GPIB de muchos productos comúnmente encontrados en dichos sistemas. La 96270A emula a la HP3335A, HP8662/3A, HP 8663A, HP8340A, HP8360 serie B, Agilent serie E8257, y las Fuentes de referencia de Fluke Calibration 9640A, 9640A-LPN y 9640A-LPNX RF.
