Fluke ii910 Cámara acústica de alta precisión

Detección y comprobación rápida y fácil de efecto corona.

Por fin existe una manera sencilla de detectar, localizar y analizar descargas parciales con un solo instrumento



¿Cansado de pasar demasiado tiempo localizando descargas parciales? Presentamos la cámara acústica de precisión ii910, diseñada para localizar descargas parciales y de corona, así como fugas de gas y de vacío. La ii910 incorpora una innovadora tecnología que resulta rentable, segura, sencilla y práctica. ¿No preferiría invertir su tiempo en arreglar el problema en lugar de perderlo buscándolo? Si es así, la cámara acústica de precisión ii910 es el instrumento adecuado para usted.



La amenaza invisible… ya es visible



Las descargas parciales son un problema muy serio que obliga a realizar tareas de detección a diario. Los problemas deben detectarse rápido y a tiempo, tanto si se inspeccionan aisladores, transformadores, conmutadores o cables de alta tensión. Las descargas parciales que pasan inadvertidas pueden dar lugar a arcos eléctricos que provoquen apagones, incendios, explosiones e incluso la muerte. Además del peligro que esto puede suponer para el medio ambiente y la vida de las personas, el coste económico también es muy elevado. Cada hora de inactividad por fallos en los equipos puede costar millones de euroe. Además, los estudios demuestran que un único corte de suministro en un centro de datos podría costar cerca de 9.000 € por minuto. El Departamento de Energía de EE.UU. cifra en 150.000 millones de dólares anuales el coste de los apagones para la economía del país.



Zonas clave para buscar descargas parciales

·         Aisladores

·         Transformadores

·         Cables de alta tensión

·         Conmutadores

·         Pararrayos

·         Barras colectoras

·         Bobinas de alta tensión

·         Disyuntores

·         Condensadores



Un proceso rápido y seguro



La ii910 es el instrumento todo en uno que estaba buscando para resolver todos los problemas de fugas y descargas parciales. Tiene todo lo que necesita al alcance de la mano. Inspeccione rápidamente una zona concreta o el entorno y utilice el sencillo botón de captura y la gran pantalla táctil LCD de 7" para hacer todos los vídeos o fotos que necesite. Sin necesidad de otros instrumentos o equipos. Al prescindir de aparatosos cables o aparatos dispondrá de una gran movilidad y flexibilidad para poder arreglar la fuga o la descarga parcial tras detectarla.



La seguridad de Fluke en la que confía con el rendimiento que más valora

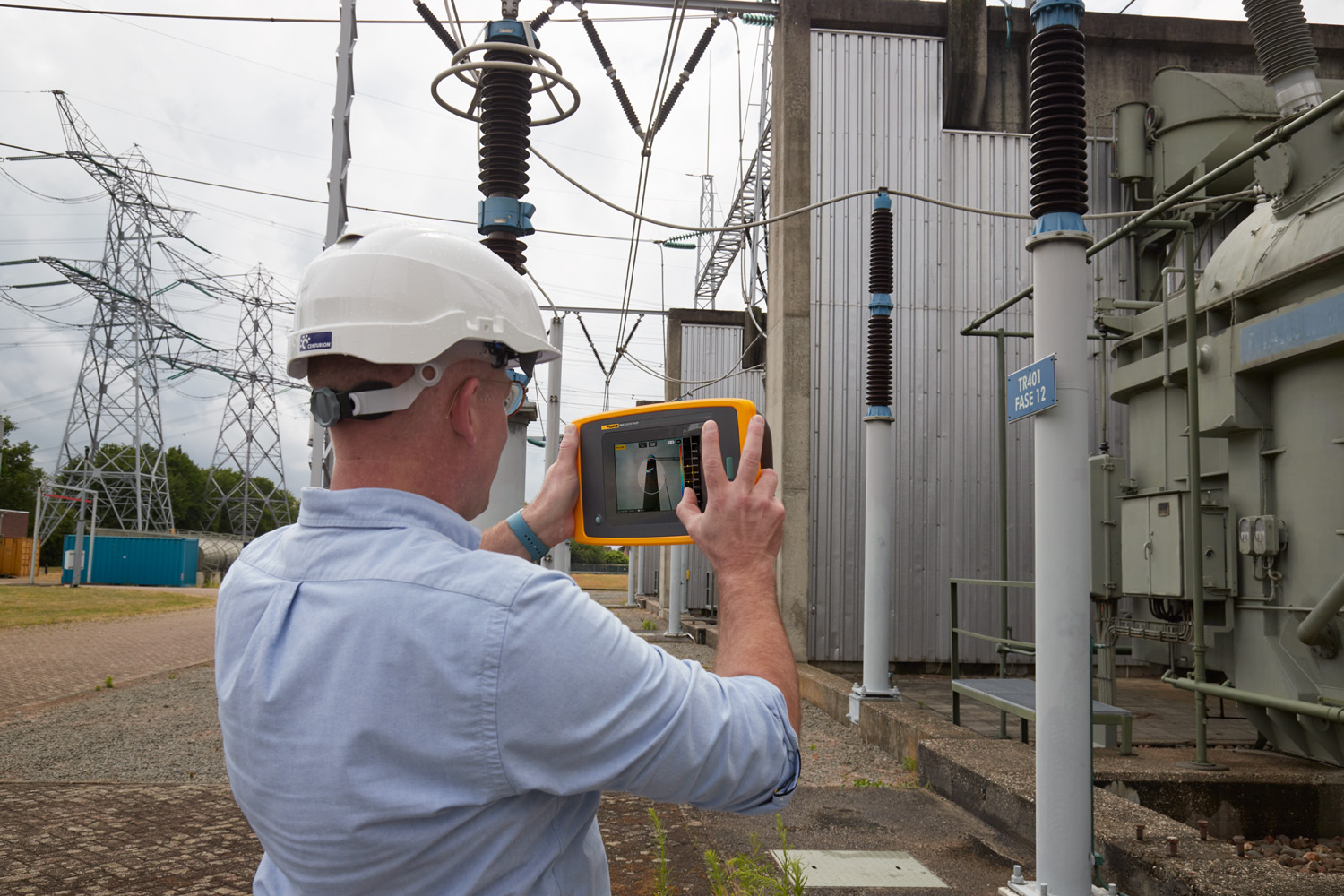

La cámara acústica de precisión ii910 de Fluke es el instrumento perfecto para electricistas de alta tensión, ingenieros de pruebas de instalaciones eléctricas y personal de mantenimiento de redes que inspeccionen y mantengan constantemente la distribución eléctrica y equipos industriales de alta tensión. La ii910 permite detectar y localizar descargas parciales de forma rápida y segura para poder mantener los equipos de alta tensión y evitar accidentes catastróficos. Gracias a la tecnología SoundSight™, la ii910 convierte los sonidos que recoge en una representación visual para que pueda localizar rápidamente las zonas con problemas. Además es capaz de captar frecuencias más altas, lo que permite una detección anticipada y facilita la planificación del mantenimiento. Por esta razón la ii910 tiene un rango de frecuencia de 2 a 100 kHz.



Localización y resolución de problemas antes de produzcan una descarga eléctrica



Las descargas parciales pueden causar una serie de problemas muy graves y caros, desde fallos catastróficos en el equipo hasta la formación de arcos eléctricos letales. La única manera de evitar que esto suceda es inspeccionar y mantener el equipo correctamente. La cámara acústica de precisión ii910 está diseñada para que la búsqueda de las descargas parciales sea mucho más rápida y cómoda. Usar auriculares para tratar de escuchar sonidos muy débiles o escudriñar una pequeña pantalla para localizar los problemas es cosa del pasado. La ii910 tiene todo lo necesario para localizar problemas a gran distancia, sin cables ni otros accesorios que cuelgan y se enredan. Solo tiene que encenderla y empezar a buscar fallos.



La seguridad que espera con el resistente producto en el que confía



Cuando se trabaja con equipos de alta tensión, la seguridad es fundamental. Por eso, la seguridad es lo primordial en Fluke y todo lo demás viene añadido. Gracias a la combinación de determinadas posiciones del micrófono y un sofisticado algoritmo, la cámara acústica de precisión ii910 puede detectar descargas parciales y de corona a una distancia de 120 m. Esto significa que podrá explorar todas las zonas problemáticas de forma eficaz y eficiente a una distancia superior incluso a la exigida por ley. La ii910 no tiene cables externos ni accesorios que cuelguen, por lo que no se enredará con ningún equipo mientras realiza sus medidas. Además, gracias a la avanzada tecnología de la cámara acústica, que es capaz de captar los reflejos de los sonidos, ni siquiera es necesario tener una línea de visión directa para localizar un problema. Por tanto, puede detectar las descargas parciales sin necesidad de abrir ni un solo armario.



Detección rápida y sencilla sin necesidad de formación



La ii910 está específicamente diseñada para que cualquiera pueda utilizarla con poca o ninguna formación. Olvídese de los certificados porque no necesita ninguno para usar este instrumento. Solo tiene que pulsar el botón de encendido de la ii910, seleccionar el rango de frecuencia o dejar que el instrumento lo haga automáticamente, y empezar a inspeccionar en busca de descargas parciales o fugas. Cuando encuentre un sonido con una imagen preocupante, puede grabar un vídeo o hacer una foto para utilizarlos más tarde, después de haber añadido alguna anotación. Si desea obtener más información sobre una determinada fuga o descarga parcial, conéctese a PDQ o LeakQ.

































Sensores

Banda de frecuencia

2 kHz a 100 kHz

Distancia de detección

0,5 a > 120 m (1,6 a > 393 pies)*

Campo de visión

63 ° ± 5 °

Frecuencia mínima de refresco

25 fps

*En función de las condiciones ambientales

Cámara digital integrada (luz visible)

Campo de visión (FOV)

63 ° ± 5 °

Enfoque

Lente fija

Pantalla

Tamaño

LCD de 7" con retroiluminación, legible bajo luz solar

Resolución

1280 x 800 (1.024.000 píxeles)

Pantalla táctil

Capacitiva

Imagen acústica

Sí, imagen SoundMap™

Almacenamiento de imágenes

Capacidad de almacenamiento

Memoria interna con capacidad para 999 archivos de imagen y 20 archivos de vídeo

Formato de imagen

Combinación de imágenes de luz visible y SoundMap™.JPG o .PNG

Formato de vídeo

Combinación de imágenes de luz visible y SoundMap™.MP4

Duración de vídeo

5 minutos como máximo

Exportación digital

USB-C para la transferencia de datos

Medidas acústicas

Rango de medida

12.1 dB SPL a 114,6 dB SPL ±1 dB SPL 2 kHz
4,4 dB SPL a 101,2 dB SPL ±2 dB SPL 19 kHz
12,8 dB SPL a 119,2 dB SPL ±1 dB SPL 35 kHz
19,8 dB SPL a 116,1 dB SPL ±3 dB SPL 52 kHz
41,4 dB SPL a 129,0 dB SPL ±1 dB SPL 80 kHz
54,4 dB SPL a 135,5 dB SPL ±1 dB SPL 100 kHz

Ganancia mínima/máxima (dB)

Automática o manual, seleccionable por el usuario

Selección de banda de frecuencia

Seleccionable por el usuario a través de valores predeterminados creados por el propio usuario o introduciendo un valor manualmente

Software

Fácil de usar

Interfaz de usuario de manejo intuitivo

Gráficos de tendencias

Frecuencia y escala de dB

Marcadores de puntos

Lectura de nivel de dB en el punto central de la imagen

Especificaciones generales

Paletas estándar

3: Escala de grises, acero y azul-rojo

Temperatura de funcionamiento

0 °C a 40 °C (32 °F a 104 °F)

Temperatura de almacenamiento

-20 °C a 70 °C (-4 °F a 158 °F) sin baterías

Humedad relativa

10% a 95% sin condensación

Tamaño (Al x An x L)

186 mm x 322 mm x 68 mm (7,3" x 12,7" x 2,7")

Peso (batería incluida)

1,7 kg (3,75 lb)

Protección IP

Protección IP40 frente a partículas de 1 mm o más y salpicaduras de agua

Garantía

2 años

Notificación de autodiagnóstico

Prueba de estado de matriz para identificar si hay alguna matriz de micrófonos que necesite algún tipo de atención

Idiomas admitidos

Holandés, inglés, finlandés, francés, alemán, italiano, japonés, coreano, polaco, portugués, ruso, chino simplificado, español, sueco, chino tradicional

Cumple la directiva RoHS

Seguridad

Seguridad general

IEC 61010-1

Compatibilidad electromagnética (EMC) internacional

IEC 61326-1: Entorno electromagnético portátil; IEC 61326-2-2
CISPR 11: Grupo 1, clase A

EE.UU. (FCC)

47 CFR 15 apartado B. Este producto se considera exento según la cláusula 15.103.
