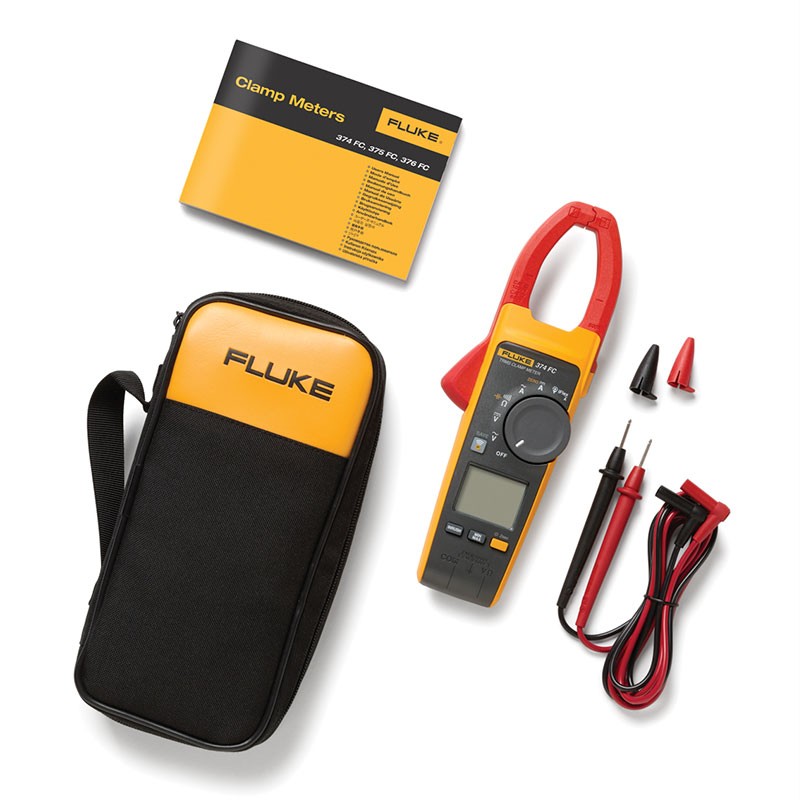

Pinza amperimétrica de verdadero valor eficaz de CA/CC Fluke 374 FC
| Especificaciones generales | |||
| Corriente CA por medio de mordaza | |||
| Rango | 600,0 A | ||
| Resolución | 0,1 A | ||
| Exactitud | 2 % ±5 dígitos (10 Hz a 100 Hz) | ||
| 2,5 % ± 5 dígitos (100 a 500 Hz) | |||
| Factor de cresta (50/60 Hz) | 2,5 a 600 A | ||
| Agregar un 2 % para C.F. >2 | |||
| Corriente CA por medio de sonda flexible de corriente | |||
| Rango | 2.500 A | ||
| Resolución | 0,1 A (≤ 600 A) | ||
| 1 A (≤ 2500 A) | |||
| Exactitud | 3 % ± 5 dígitos (5 - 500 Hz) | ||
| Factor de cresta (50/60Hz) | 2,5 a 1.400 A | ||
| 1,42 a 2.500 A | |||
| Agregar un 2 % para C.F. > 2 | |||
| Sensibilidad de posición | |||
 |
|||
| i2500-10 Flex | i2500-18 Flex | ||
| A | |||
| Distancia desde la posición óptima | 12,7 mm (0,5 pulg.) | 35,6 mm (1,4 pulg.) | |
| Error | ±0,5 % | ±0,5 % | |
| B | |||
| Distancia desde la posición óptima | 20,3 mm (0,8 pulg.) | 50,8 mm (2,0 pulg.) | |
| Error | ±1,0 % | ±1,0 % | |
| C | |||
| Distancia desde la posición óptima | 35,6 mm (1,4 pulg.) | 63,5 mm (2,5 pulg.) | |
| Error | ±2,0 % | ±2,0 % | |
| En la incertidumbre de medida se asume la presencia de un conductor primario centralizado en una posición óptima, sin un campo magnético o eléctrico externo, y dentro del rango de temperaturas de trabajo. | |||
| Corriente CC | |||
| Rango | 600,0 A | ||
| Resolución | 0,1 A | ||
| Exactitud | 2% ±5 dígitos | ||
| Tensión CA | |||
| Rango | 1000 V | ||
| Resolución | 0,1 V (≤600,0 V) | ||
| 1 V (≤1000 V) | |||
| Exactitud | 1,5% ±5 dígitos (20 Hz a 500 Hz) | ||
| Tensión CC | |||
| Rango | 1000 V | ||
| Resolución | 0,1 V (≤600,0 V) | ||
| 1 V (≤1000 V) | |||
| Exactitud | 1% ±5 dígitos | ||
| mV CC | |||
| Rango | 500,0 mV | ||
| Resolución | 0,1 mV | ||
| Exactitud | 1% ±5 dígitos | ||
| Resistencia | |||
| Rango | 6000 Ω | ||
| Resolución | 0,1 Ω (≤600 Ω) | ||
| 1 Ω (≤6000 Ω) | |||
| Exactitud | 1% ±5 dígitos | ||
| Capacitancia | |||
| Rango | 1.000 μF | ||
| Resolución | 0,1 μF (≤ 100 μF) | ||
| 1 μ F (≤ 1000 μF) | |||
| Exactitud | 1% ±4 dígitos | ||
| Especificaciones mecánicas | |||
| Tensión máxima entre cualquier terminal y tierra | 1000 V | ||
| Baterías | 2 AA, NEDA 15A, IEC LR6 | ||
| Temperatura de funcionamiento | -10 a: +50 °C | ||
| Temperatura de almacenamiento | -40 °C a +60 °C | ||
| Humedad de funcionamiento - sin condensación (< 10 °C) |
≤90 % HR (a una temperatura de 10 °C hasta 30 °C) | ||
| ≤75% HR (a una temperatura de 30 °C hasta 40 °C) | |||
| ≤45% HR (a una temperatura de 40 °C hasta 50 °C) | |||
| Altitud de trabajo | 3.000 m | ||
| Altitud de almacenamiento | 12.000 m | ||
| Tamaño (largo x ancho x alto) | 249 x 85 x 45 mm | ||
| Peso | 395 g | ||
| Apertura de la mordaza | 34 mm | ||
| Diámetro de la sonda de corriente flexible | 7,5 mm | ||
| Longitud del cable de la sonda de corriente flexible (desde la cabeza hasta el conector de aparatos electrónicos) |
1,8 m | ||
| Seguridad | IEC 61010-1, Grado de contaminación 2 | ||
| IEC 61010-2-032: CAT III 1000 V / CAT IV 600 V | |||
| IEC 61010-2-033:CAT III 1000 V / CAT IV 600 V | |||
| Clasificación IP | IEC 60529: IP30, en reposo | ||
| Certificación de radio frecuencia FCC ID | T68-FBLE IC:6627A-FBLE | ||
| Compatibilidad electromagnética (CEM) | |||
| Internacional | IEC 61326-1: portátil, entorno electromagnético, IEC 61326-2-2 | ||
| CISPR 11: grupo 1, clase A | |||
| Grupo 1: el equipo genera o utiliza intencionalmente energía de radio frecuencia conductivamente acoplada que es necesaria para el funcionamiento interno del equipo. | |||
| Clase A: el equipo es adecuado para usarlo en todos los establecimientos no domésticos y en aquellos conectados directamente a una red de suministro eléctrico de bajo voltaje que suministra a edificios utilizados para fines domésticos. Puede haber dificultades potenciales para asegurar la compatibilidad electromagnética en otros entornos, debido a perturbaciones conducidas y radiadas. Es posible que se generen emisiones que superen los niveles que requiere CISPR 11 cuando el equipo se conecta a un objeto de prueba. | |||
| Corea (KCC) | Equipo de Clase A (equipo de comunicación y difusión industrial) | ||
| Clase A: el equipo cumple con los requisitos para los equipos industriales de onda electromagnética y el vendedor o el usuario deben percatarse de esto. Este equipo está diseñado para su uso en entornos comerciales, no domésticos. | |||
| EE. UU. (FCC) | 47 CFR 15 subsección B. Este producto se considera un dispositivo exento según la cláusula 15.103. | ||
| Coeficientes de temperatura | Sumar 0,1 x la precisión especificada por cada grado centígrado por arriba de 28 °C o por debajo de 18 °C | ||
