Comprobador de cables y red LinkIQ
Comprobador de cables y red LinkIQ
Comprobador de cables y red LinkIQ
Comprobador de cables y red LinkIQ
Comprobador de cables y red LinkIQ
Comprobador de cables y red LinkIQ
Comprobador de cables y red LinkIQ
Comprobador de cables y red LinkIQ
Comprobador de cables y red LinkIQ
Comprobador de cables y red LinkIQ

Comprobador de cables y red LinkIQ

SKU: LinkIQ

Seleccione modelo

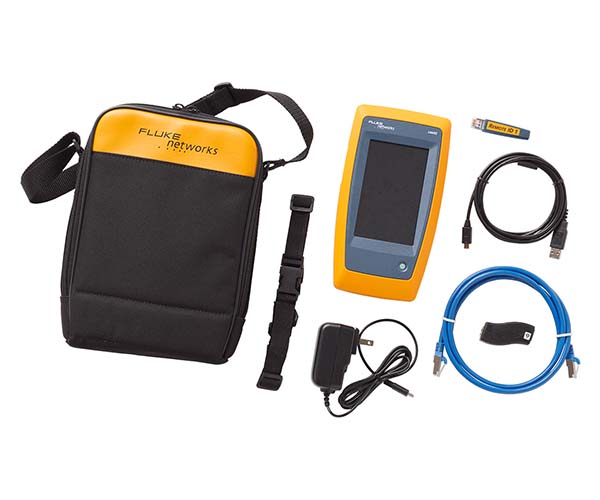

SKU: LIQ-100 || Comprobador de cables y de red LinkIQ con identificación remota 1, Guía de referencia rápida, cable USB-C a USB-A, cable de carga, latiguillo Cat 6A, adaptador modular RJ45/11, correa para colgar con soporte para identificaciones remotas y maletín de transporte

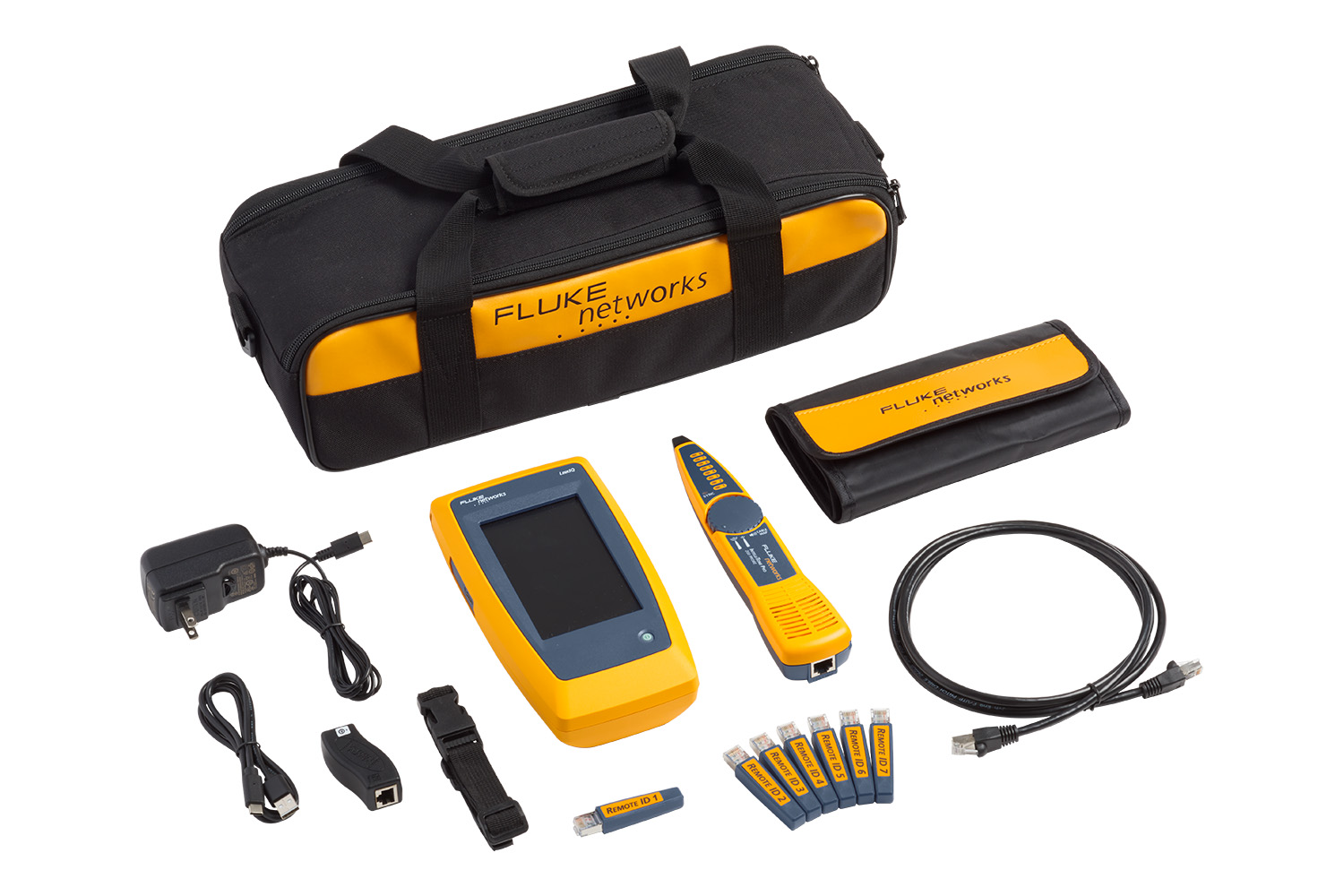

SKU: LIQ-KIT || El comprobador de cables y de red LinkIQ incluye el LinkIQ con identificaciones remotas n.º 1 a 7, un latiguillo RJ45-RJ45, cargador de CA, acoplador universal RJ45/11, sonda Intellitone Pro 200 y maletín de transporte estilo bolsa

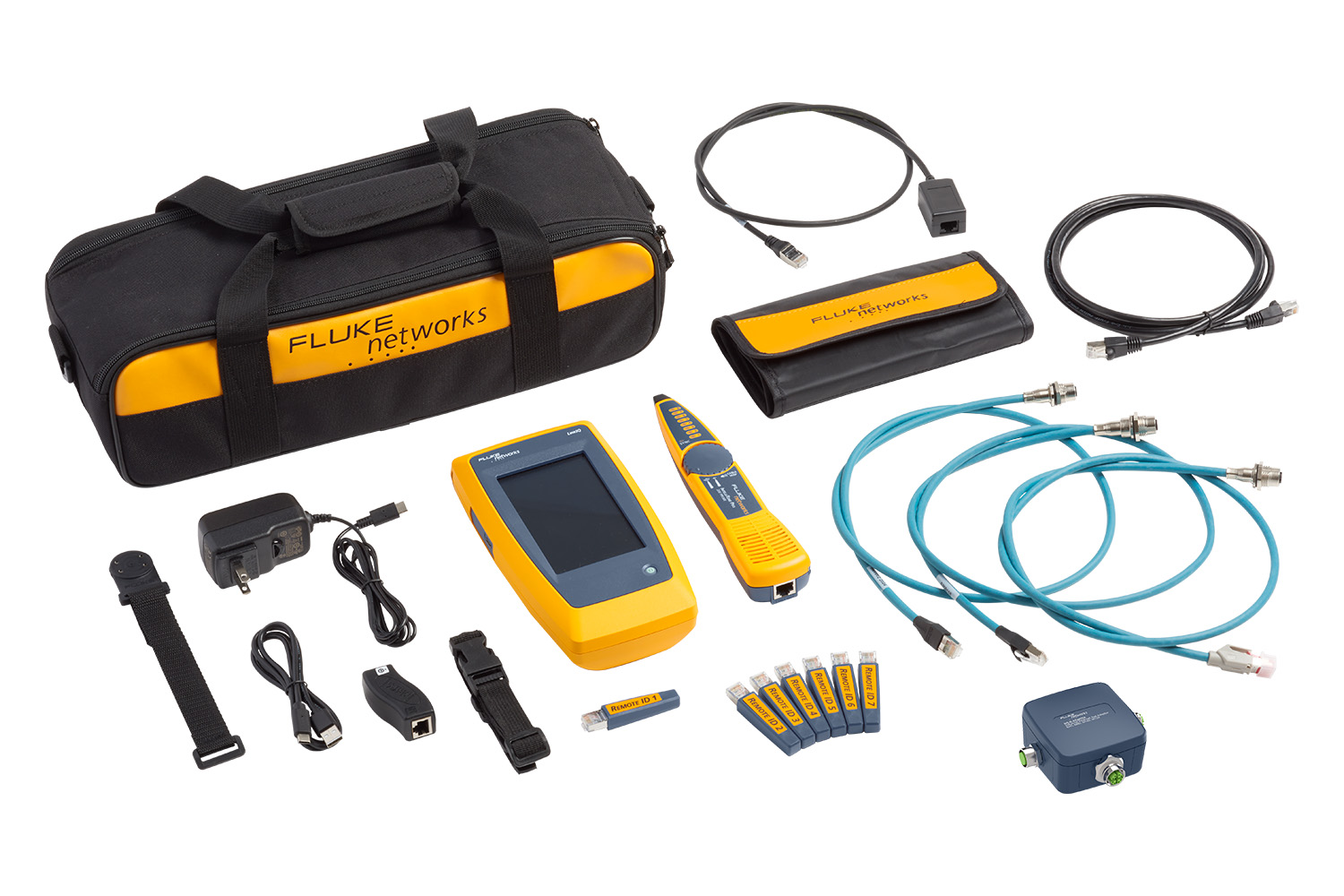

SKU: LIQ-KIT-IE || Comprobador de cables y de red LinkIQ™ con adaptador multiconector con correa magnética, identificaciones remotas RJ45 n.º 1 a 7 con maletín, sonda IntelliTone, Guía de referencia rápida, cable USB-C a USB-A, cable de carga, latiguillo Cat 6A, latiguillo RJ45 macho a RJ45 hembra, latiguillo RJ45/M12X, latiguillo RJ45/M12D, latiguillo RJ45/M8D, adaptador modular RJ45/11, correa para colgar con soporte para identificaciones remotas y bolsa de lona.

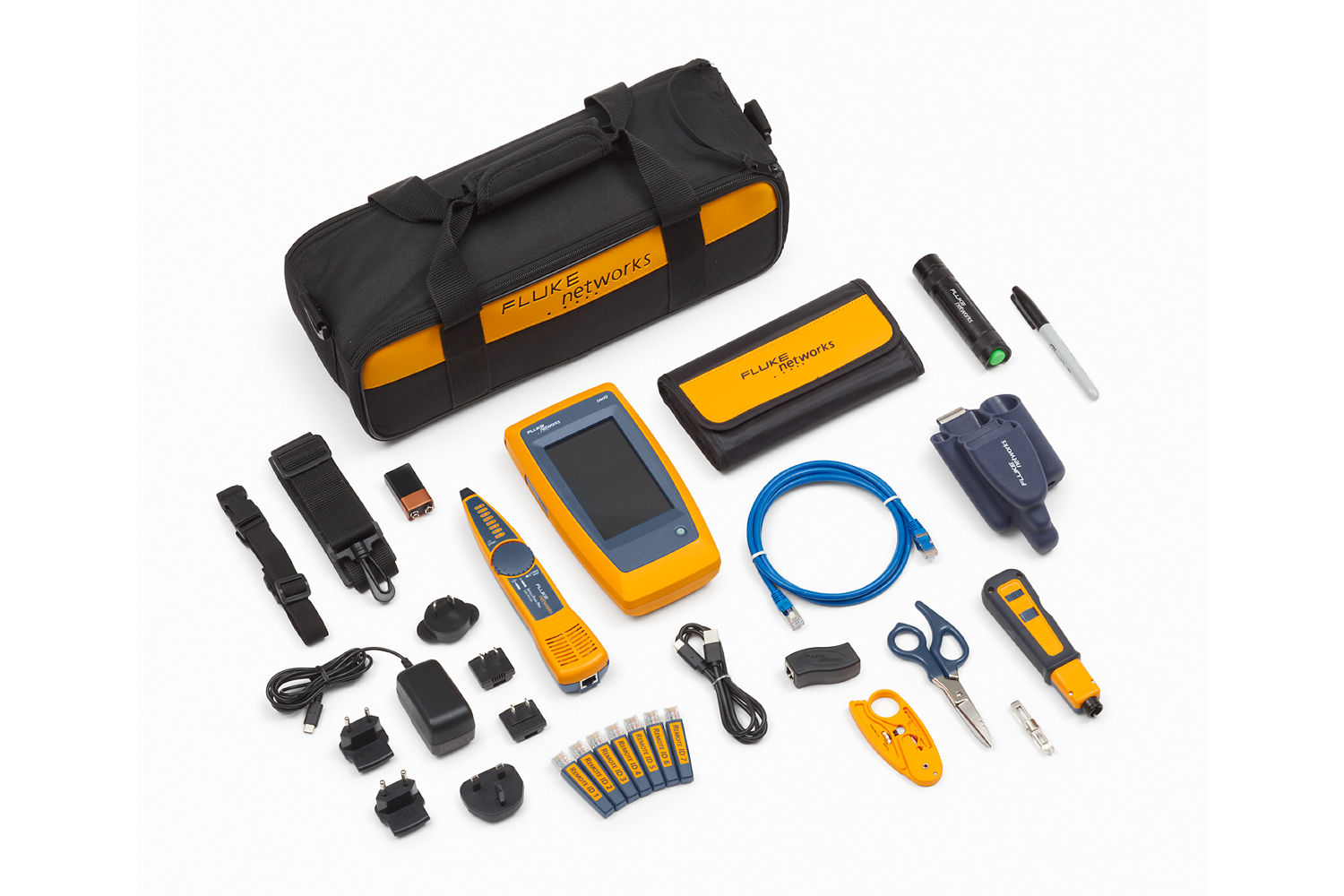

SKU: LIQ-KIT-IS60 || Kit para técnicos de LinkIQ incluye el comprobador de cables y de red LinkIQ con identificación remota n.º 1-7, latiguillo RJ45-RJ45, cargador de CA, acoplador universal RJ45/11; sonda IntelliTone Pro 200 y maletín de transporte estilo bolsa; Pro-Tool Kit IS60 con D914S Impact Tool, D-Snips, pelador de cables, cuchilla EverSharp 66/110, marcador Sharpie® y linterna LED;

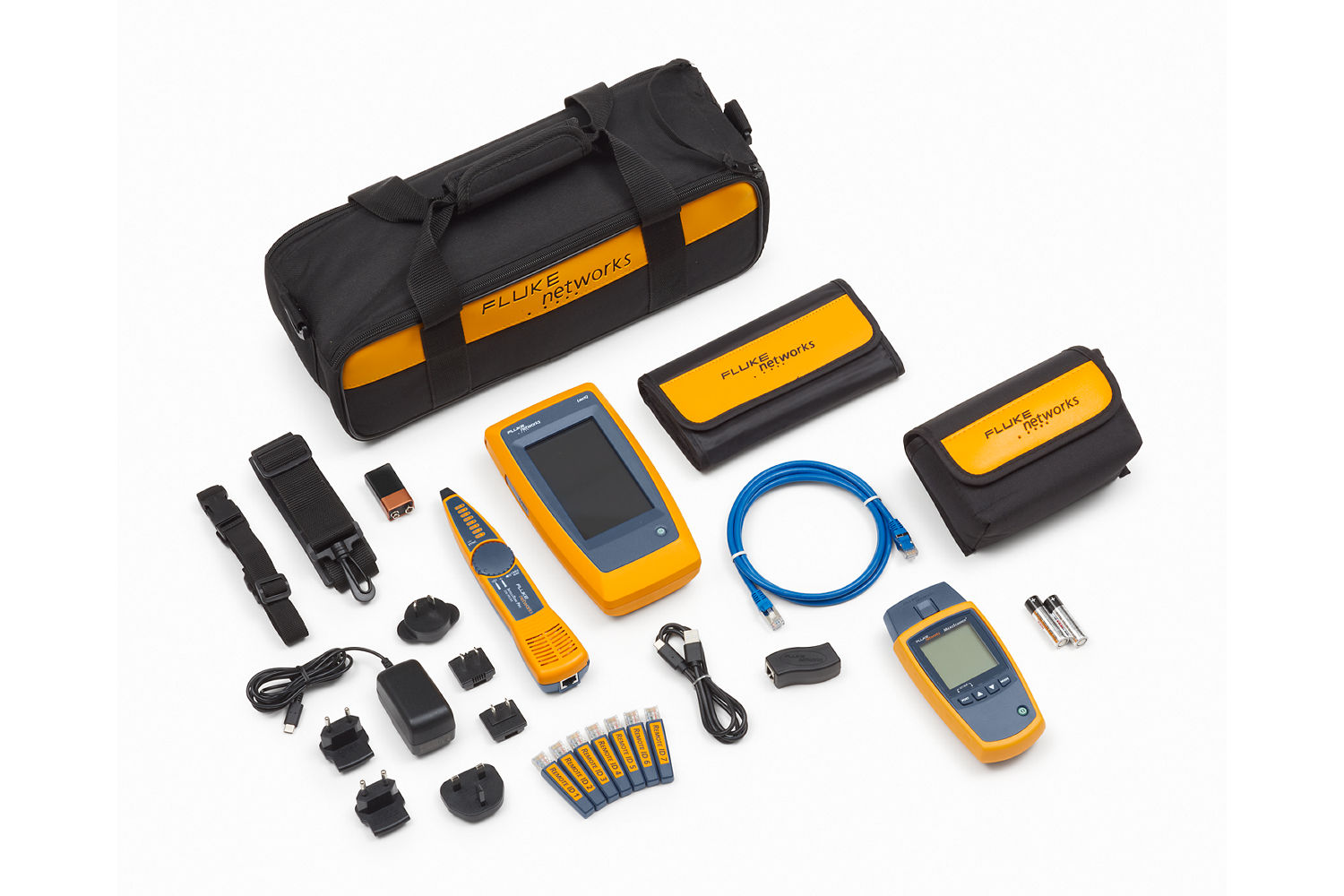

SKU: LIQ-KIT-MS2-100 || El kit de par trenzado y de red coaxial incluye el comprobador de cables y de red LinkIQ con identificación remota n.º 1-7, latiguillo RJ45-RJ45, cargador de CA, acoplador universal RJ45/11; sonda IntelliTone Pro 200 y maletín de transporte estilo bolsa; verificador de cableado MicroScanner2 con adaptador principal para mapas de cableado, guía de introducción en varios idiomas, pilas y bolsa de transporte de Fluke Networks.

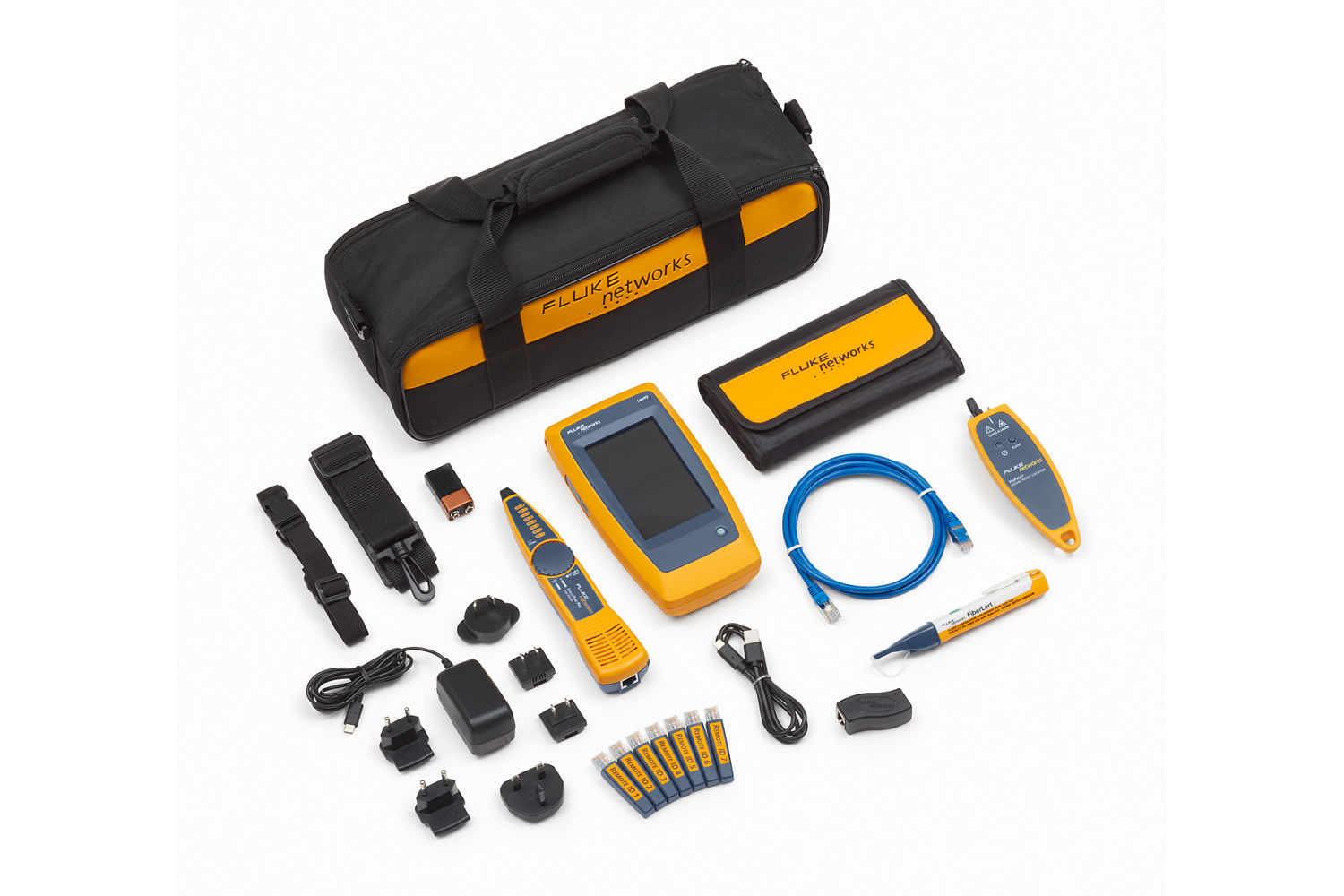

SKU: LIQ-KIT-VFL-FBRLRT || El kit esencial de resolución de problemas de fibra y cobre incluye el comprobador de cables y de red LinkIQ con identificación remota n.º 1-7, latiguillo RJ45-RJ45, cargador de CA, acoplador universal RJ45/11; sonda IntelliTone Pro 200 y maletín de transporte estilo bolsa; VisiFault Visual Fault Locator con adaptador universal de 2,5 mm, dos pilas AAA; detector de fibra activa FiberLert de 850 nm a 1625 nm con dos pilas AAA.

El comprobador de cables y de red LinkIQ™ está diseñado para proporcionar comprobaciones de cables fiables junto con las comprobaciones de red que necesitan los profesionales para hacer su trabajo.  El LinkIQ™ valida el rendimiento del cable (hasta 10 gig) mediante mediciones basadas en la frecuencia y proporciona información de distancia al fallo junto con un mapa de cableado del cable que se está comprobando. El LinkIQ™ también realiza los diagnósticos del switch más cercano para identificar problemas de red clave y validar la configuración del switch, por lo que elimina la necesidad de usar otro dispositivo. Entre las características adicionales se incluyen la generación de tonos analógicos y digitales, la luz de puerto intermitente, la autenticación 802.1x, los localizadores de oficina remota y la capacidad de gestionar los resultados a través de LinkWare™ PC.



La comprobación de cables en la que confía



El LinkIQ es capaz de medir longitudes de hasta 1000 pies (305 metros) y proporciona distancia a fallos como pares abiertos, cortocircuitos y cables sin terminar. El uso de la identificación remota permite obtener un mapa completo de los pares de cableado que ayuda a identificar defectos en los pares y pares divididos. La principal función de comprobación de cableado del LinkIQ es la comprobación del rendimiento del cableado, que califica el ancho de banda del cableado de 10BASE a 10GBASE (10 Mb/s hasta 10 Gb/s). Realiza estas comprobaciones a través de mediciones basadas en la frecuencia. El uso de mediciones basadas en normas del IEEE garantiza que los enlaces comprobados cumplen los requisitos de rendimiento, a diferencia de los comprobadores de transmisión, que solo demuestran que los dispositivos de comprobación específicos pueden comunicarse a través del enlace.

Los operadores pueden establecer requisitos de rendimiento de 10 Mb/s a 10 Gb/s para obtener la simplicidad de una indicación de pasa/falla.



Las comprobaciones de red que necesita



Además de las sólidas funciones de comprobación de cableado, el LinkIQ también proporciona información detallada sobre el switch conectado más cercano. El LinkIQ negocia con el switch para identificar la velocidad de los datos anunciada (hasta 10GBASE-T), la identificación de dúplex medio/dúplex lleno, el nombre del switch, el número de puerto y la información de la VLAN.

Comprobación de PoE en profundidad



Si bien la potencia sobre Ethernet facilita la instalación de dispositivos como cámaras de seguridad y puntos de acceso, una encuesta de la Ethernet Alliance a más de 800 instaladores, integradores y usuarios finales reveló que cuatro de cada cinco encuestados tuvieron dificultades para integrar los sistemas PoE.  Esto puede deberse, en parte, al hecho de que el IEEE ofrece tres normas para PoE, a que el término “PoE” no está registrado y, además, a que existe una gran cantidad de implementaciones no estandarizadas



Para simplificar la instalación y resolución de problemas de PoE, el LinkIQ muestra los pares por los que se suministra la alimentación, incluyendo los distintos pares y niveles de potencia para implementaciones de doble firma.  Además, el LinkIQ incluso aplica una carga sobre la conexión para garantizar que el switch realmente suministra la alimentación anunciada en toda la infraestructura de cableado.



Documentación de LinkWare™



El LinkIQ permite documentar completamente las comprobaciones que realiza.  Se pueden almacenar y recuperar hasta 1.000 resultados en el comprobador con nombres descriptivos.  Los nombres y números de las comprobaciones se incrementan automáticamente según se van guardando (“Anexo B-1”, “Anexo B-2”, “Anexo B-3”, etc.), ahorrando mucho tiempo durante la comprobación de cables en secuencia.



Los datos de los informes pueden exportarse a un PC con fines de documentación.  El LinkIQ usa LinkWare™ PC, el software de generación de informes de Fluke Networks que admite una amplia variedad de comprobadores con una antigüedad de hasta 20 años, es la solución de generación de informes de facto en el sector, con decenas de miles de usuarios activos. LinkWare se puede usar para almacenar los resultados y generar informes en PDF.

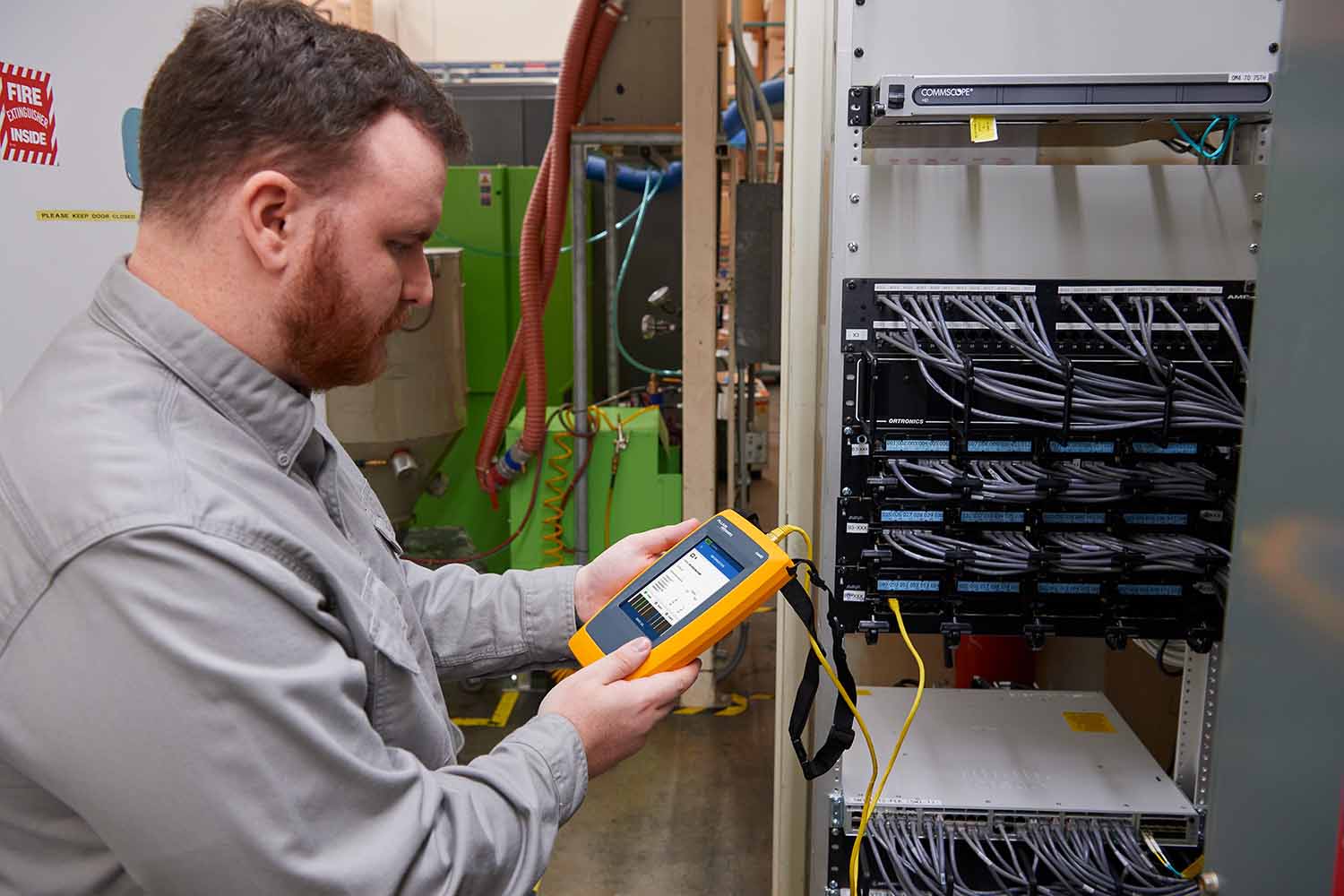

Resuelve la causa principal de los fallos de Ethernet industrial

El comprobador de cables y de redes de Ethernet industrial LinkIQ™ verifica el rendimiento del cableado hasta 10 Gb/s y resuelve problemas de conectividad de red. Con mediciones basadas en la frecuencia, el LinkIQ™ proporciona información de distancia al fallo junto con un mapa de cableado del cable que se está comprobando. El LinkIQ™ también realiza los diagnósticos del switch más cercano para identificar problemas de red clave y validar la configuración del switch, por lo que elimina la necesidad de usar otro dispositivo. Entre las características adicionales se incluyen la generación de tonos analógicos y digitales, la luz de puerto intermitente, la autenticación 802.1x, los localizadores de oficina remota y la capacidad de gestionar los resultados a través de LinkWare™ PC.



Funciones adicionales



• Generates Analog or Digital tonos compatibles con el IntelliTone™ Probe o Pro3000™ para asistir en la localización de cables en una pared o sala de telecomunicaciones.

• Luz de puerto intermitente en el switch para ayudar a identificar el puerto del switch conectado

• Compatible con los identificadores remotos del MicroScanner™ PoE para la identificación de conectores Ethernet

• Pantalla táctil basada en gestos

• Pila de Li-Ion recargable

• Actualizaciones sencillas de las funciones y comprobaciones de red a través de USB-C con LinkWare™ PC

• Carga a través del puerto USB-C estándar

Característica

Descripción

Idiomas de la interfaz

Inglés (SW v1.0)

Peso

624 g (1 lb 6 oz)

Pila

Tipo: Ion litio, 3,6 V, 6400 mAh
Duración: normalmente 8 horas
Tiempo de carga: 4,5 horas
Rango de temperatura de carga: 0 °C a +40 °C

Adaptador de red

Entrada: De 100 a 240 VCA ±10%, 50/60 Hz
Salida: 15 VCC, máximo 2 A
Clase II

Interfaz de host

USB tipo C

Pantalla

Capacitiva de color multitáctil de 800 × 480

Dimensiones

8,5 × 4,5 pulgadas

Temperatura de funcionamiento

De 0°C a 45°C

Temperatura de almacenamiento

De -10°C a +60°C

Humedad relativa en funcionamiento

0 a 90%, 0 °C a 35 °C
0 a 70%, 35 °C a 45 °C

Altitud de funcionamiento

4000 m
3200 m con adaptador de CA

Vibraciones

Aleatoria, 2 g, 5 Hz-500 Hz

Caídas

Caída de 1 m, 6 lados



Diagnóstico de red activo

Característica

Descripción

Protocolos de diagnóstico

Link Layer Discovery Protocol (LLDP)
Cisco Discovery Protocol (CDP)
Fast Link Pulses (FLP)

Diagnóstico del dispositivo más cercano
(si está disponible a través de protocolos de diagnóstico)

Nombre del switch
Número de puerto
Nombre de VLAN
Velocidades de datos anunciadas
Dúplex anunciado

Compatibilidad de alimentación a través de Ethernet

IEEE 802.3af/at/bt
  Negociación de hardware con resistencia a la firma
  Negociación de software con LLDP/CDP

Diagnósticos de alimentación a través de Ethernet

Clase de alimentación anunciada (0 a 8)
Potencia disponible anunciada
Pares con alimentación
Diagnósticos para firmas únicas y dobles

Mediciones de alimentación a través de Ethernet

Tensión con carga (V)
Potencia con carga (W)

Parpadeo del puerto

Parpadea la luz del puerto conectado
