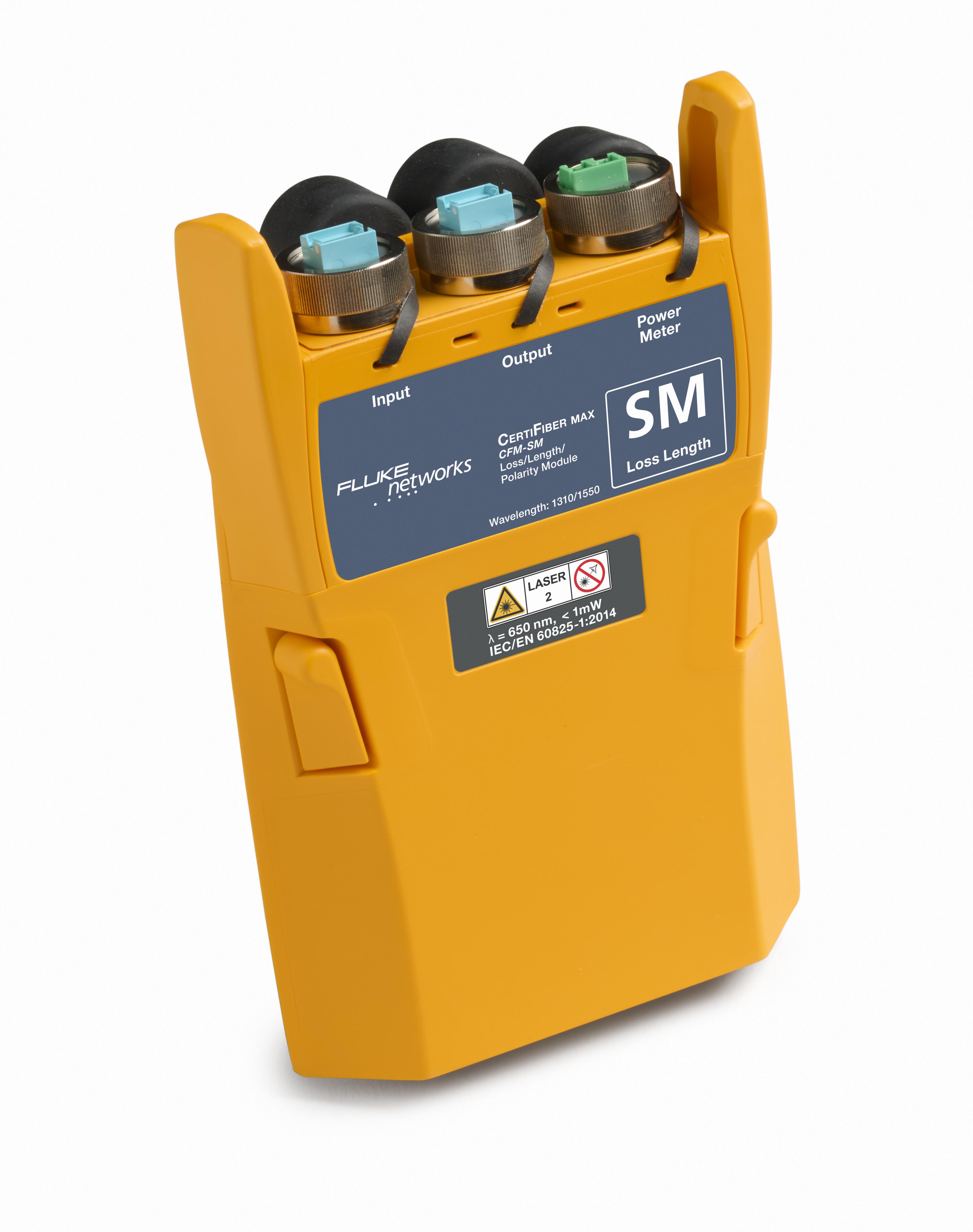

Maximice su eficiencia de certificación multifibra con el CertiFiber™ Max. Mida la pérdida, la longitud y la polaridad de hasta 24 fibras en segundos. Los adaptadores reemplazables en el campo UniPort™ se conectan directamente a MPO, MMC, configuraciones con y sin patillas y más, brindándole máxima flexibilidad. Configure sus proyectos correctamente desde el principio con el sistema de gestión Versiv™ ProjX, o de manera remota con LinkWare™ Live. Minimice la incertidumbre de medición con la referencia de 1 puente y un temporizador integrado que supervisa el tiempo desde que se estableció la referencia y un contador de cuántas veces se ha usado un cable de referencia de comprobación. Resuelva problemas rápidamente con un VFL multifibra integrado, un medidor de potencia dúplex y la inspección opcional de terminaciones. Y todo ello se basa en la potente y probada plataforma Versiv.

Conexión nativa a MPO 12/16/24 y MMC 16/24 con o sin patillas

Conexión nativa a cables MPO 12con cables con patillas como estándar y, opcionalmente, admite cables MPO 12/16/24 y MMC 16/24 con patillas o sin patillas, sin necesidad de cables divididos complicados ni ajustes en las configuraciones de patillas. Cambiar configuraciones es tan sencillo como sustituir los adaptadores UniPort™ reemplazables en campo y usar los cables de referencia de comprobación adecuados. Los adaptadores UniPort permiten la conexión de cualquier cable MPO 12/16/24 y MMC 16/24 con o sin patillas al puerto de prueba y proporcionan protección para dicho puerto. Los cordones TRC están disponibles para admitir estas mismas configuraciones. Los adaptadores UniPort intercambiables en campo permiten la conexión directa a cables MPO 12/16/24 y MMC 16/24 con y sin patillas.

Diseñado para lograr la máxima exactitud

Con décadas de experiencia diseñando el equipo de calibración más preciso del mundo, hemos creado el CertiFiber Max OLTS para cumplir los exigentes requisitos de medición de las redes de fibra de más alto rendimiento de la actualidad. Pero incluso el comprobador más preciso ofrecerá resultados deficientes si no se usa correctamente. Los fabricantes y las normas recomiendan la configuración de referencia con un latiguillo para obtener las mediciones más precisas, y el CertiFiber Max OLTS ofrece esta referencia para cada configuración de cable.

Para reducir errores en terreno, el comprobador incluye un “Asistente” que guía al técnico paso a paso a través del proceso crítico de referencia. Los errores cometidos durante la configuración de la referencia pueden provocar la pérdida de todo un día de trabajo. El Asistente especifica los accesorios exactos necesarios, monitoriza el proceso del usuario paso a paso, verifica si las mediciones están dentro de los límites aceptables, permite limpiar las terminaciones y almacena los valores críticos de referencia para generar informes. Los adaptadores UniPort están codificados por color para coincidir con el Asistente y los cables de referencia de comprobación, que incluyen fibra y conectores de calidad de referencia.

Los resultados de la configuración de referencia (incluyendo la potencia medida y la pérdida de los cordones de verificación para cada fibra probada) se almacenan y se presentan junto con los informes de prueba del proyecto, proporcionando evidencia de que el proceso se realizó de forma correcta.

Resultados simples con detalles

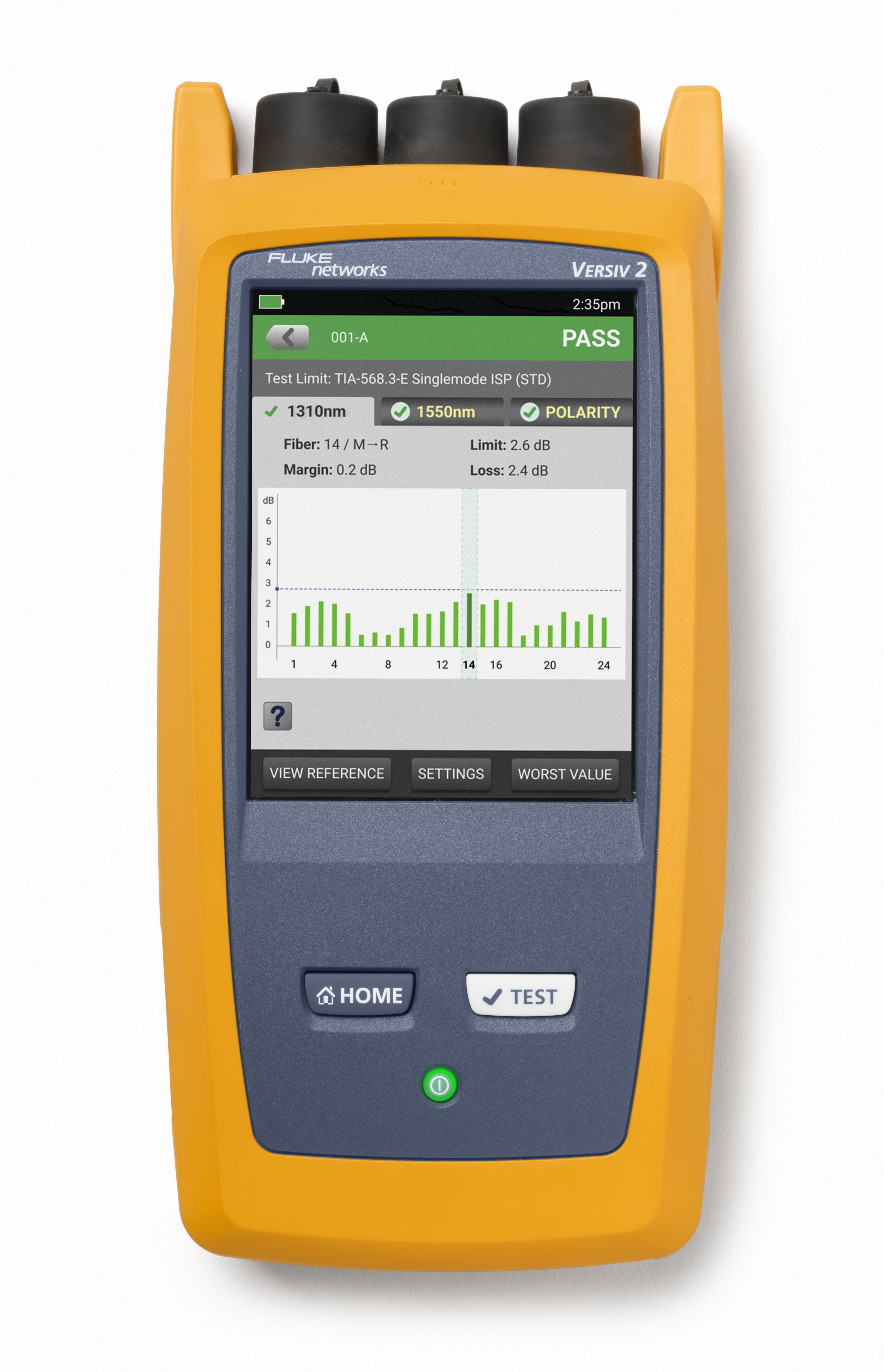

Los diseñadores pueden establecer límites usando la calculadora integrada: basta con seleccionar una norma, introducir el número y el tipo de conectores del enlace, y el CertiFiber Max OLTS determina los límites de pérdida basados en la longitud para la prueba. Oseleccionar una aplicación específica o introducir límites personalizados basados en las especificaciones del trabajo. En cualquier caso, el técnico ve un simple PASA o FALLA para cada enlace probado, junto con el margen de pérdida más desfavorable, la longitud y la polaridad. Al tocar la pantalla, se muestra la pérdida de cada fibra y un diagrama de polaridad.

Eficiencia y facilidad de uso

En un segundo, el CertiFiber Max OLTS puede probar y almacenar los resultados de un cable con hasta 24 fibras. Pero Versiv también reduce el tiempo adicional asociado a las pruebas. Su sistema de gestión ProjX permite configurar el comprobador de antemano únicamente con los tipos de cables, los límites y los identificadores del trabajo, lo que reduce la confusión y los errores. Versiv usa un tono para indicar cuando el comprobador del extremo lejano está conectado y se puede configurar para iniciar las pruebas, guardar los resultados e incrementar de forma automática al siguiente identificador de cable, lo que ahorra aún más tiempo en proyectos grandes.

Contador y temporizador

Para maximizar la certidumbre de las mediciones, algunos clientes requieren límites sobre el tiempo durante el cual se puede usar una configuración de referencia específica o cuántas mediciones se pueden realizar con el mismo conjunto de cables de referencia de comprobación. El CertiFiber Max OLTS incluye un temporizador opcional integrado que supervisa cuánto tiempo ha transcurrido desde que se estableció la referencia, y permite fijar un límite para que el usuario reciba una advertencia antes y después de que dicho tiempo se haya superado. De manera similar, un contador opcional registra cuántas pruebas se han realizado con un conjunto específico de TRC y permite establecer límites para que el usuario reciba una advertencia cuando esté por alcanzarse y cuando se supere dicho límite.

Localizador visual de fallos integrado y medidor de potencia dúplex

El CertiFiber Max OLTS no solo es una herramienta eficiente de pruebas, sino que también puede ayudar a resolver problemas. Un Localizador Visual de Fallas (VFL) puede iluminar cualquier configuración de fibra de hasta 24 fibras en simultáneo para resolver problemas. Integrado en el puerto de origen (tanto en la unidad principal como en la remota), el VFL se puede activar para solucionar problemas desde ambos extremos sin desconectar el cable, lo que agiliza la resolución de problemas. Un puerto de medidor de potencia dúplex con adaptadores para conectores SC o LC se puede usar para medir la potencia de casetes o fibras dúplex.

Inspección integrada

La contaminación de los conectores de fibra óptica y los extremos es una causa principal debido a las fallas de la fibra. La comprobación de pérdida de fibra puede mostrar este problema, pero las conexiones sucias hacen que las pruebas de fibra sean largas e imprecisas. La suciedad puede ser un problema antes, durante o después de la prueba de comprobación de fibra óptica, y puede migrar desde una terminación de conectores de fibra óptica a otro dependiendo del acoplamiento, por lo que ambas terminaciones de una conexión deben estar siempre inspeccionados y limpios, de ser necesario.

El CertiFiber Max OLTS ofrece capacidad de inspección de fibra óptica de doble extremo mediante el uso de dos unidades principales Versiv junto con dos cámaras FI-3000 FiberInspector™ Ultra. La capacidad de inspección de doble extremo de la fibra óptica permite la inspección y la obtención automática de resultados PASA/FALLA para terminaciones MPO o MMC (así como de una sola fibra) en ambos extremos del enlace de fibra en segundos. Almacene las imágenes de inspección y los resultados PASA/FALLA junto con los datos de pérdida, longitud y polaridad en un único informe. Fluke Networks también ofrece una amplia variedad de puntas para la inspección de fibras individuales y suministros de limpieza para fibras múltiples, dúplex e individuales.

LinkWare Live

LinkWare Live es un Software como Servicio de Fluke Networks para profesionales del cableado que gestionan múltiples proyectos. Proporciona de manera rápida, fácil y asequible una visibilidad incomparable del trabajo y un control de proyectos excepcional desde cualquier parte y en cualquier momento.

LinkWare Live incrementa la productividad ya que no es necesario volver a llamar a los comprobadores in situ para descargar los resultados de las pruebas. Simplemente cargue los resultados del comprobador a LinkWare Live desde el lugar de trabajo para que pueda acabar cuanto antes, llegar a casa más pronto y le paguen más rápido. LinkWare Live reduce el tiempo de generación de informes al consolidar automáticamente todos los resultados en el trabajo correcto y reduce el trabajo repetido al reducir la probabilidad de pérdida de los resultados de pruebas si algo les sucede a los comprobadores o a las tarjetas de memoria. LinkWare Live proporciona acceso instantáneo a los resultados para que la solución de problemas sea más rápida y adquiera visibilidad sobre el estado del proyecto en tiempo real desde cualquier lugar. Se integra completamente con LinkWare PC para generar informes rápidamente.

LinkWare Live también reduce errores al permitir que los gestores de proyectos configuren los comprobadores de forma remota mediante teléfonos inteligentes, tabletas o PC. Todos los aspectos del proyecto, incluidos los tipos de cables, los límites y los identificadores de cables, se pueden descargar y así eliminar la posibilidad de error del operador. Y si alguien cambia esa configuración, LinkWare Live le avisará.

Software de gestión LinkWare PC

Gracias al software de gestión LinkWare PC, los usuarios de CertiFiber Max pueden acceder fácilmente a los datos del sistema de gestión ProjX, generar informes y actualizar el software en sus comprobadores. Los jefes de proyectos cuentan con capacidades completas para supervisar el flujo de trabajo y consolidar los resultados de las pruebas.

LinkWare PC proporciona informes estadísticos automatizados. Esto le permite ir más allá de los informes de una página por enlace y ver toda su infraestructura de cableado en un resumen. Analiza y convierte los resultados de las pruebas en gráficos que muestran el rendimiento de la estructura de cableado. Resume toda la infraestructura de cableado con un formato gráfico y compacto que facilita la verificación de los márgenes y la detección de las anomalías. Las versiones anteriores de LinkWare PC son retrocompatibles con las nuevas versiones, de modo que puede mantenerse al día e integrar pruebas de diferentes comprobadores en un solo informe de prueba.

Combine las pruebas de Nivel 1 (pérdida, longitud y polaridad) del CertiFiber Max OLTS y las imágenes de inspección de fibra en un solo informe mientras gestiona múltiples trabajos en simultáneo. Agregue el logotipo de la empresa para dar el toque final a su informe antes de presentarlo al cliente para la aceptación del sistema. La ventaja del sistema es que no importa qué comprobador de certificación de cableado de Fluke Networks utilice, LinkWare PC genera informes de todos.
