Antes de iniciar excavaciones para un nuevo proyecto comercial o residencial, o ampliar líneas eléctricas, de agua o gas a una nueva zona, debe localizar con precisión los suministros subterráneos a fin de evitar el riesgo de cortes de suministro y prevenir lesiones o muertes.
Golpear la infraestructura eléctrica subterránea no es el único problema de seguridad al realizar excavaciones:
- Los cables defectuosos son un gran problema.
- No es fácil determinar si un cable realmente presenta un defecto.
- Los usuarios finales tienen dificultades para entender si un fallo se produjo antes (transformador) o después de la sección del cable (motores, conmutadores, variadores de velocidad).
- Puede explorar un área desde la superficie para hallar líneas bajo tierra.
- Es posible medir la profundidad desde la superficie.
- Permite encontrar fallas en los cables y supervisar el estado del revestimiento de las tuberías, así como localizar fugas de agua en tuberías de plástico.
- Puede identificar la posición de las uniones en tuberías de gas hechas de hierro.
- Son equipos móviles, fáciles de usar y muy eficaces.
- La técnica funciona en todas las condiciones de suelo.
- Los componentes de la tecnología son de bajo costo.
- El costo es suficientemente bajo para que lo compren pequeños contratistas o toda una flota.

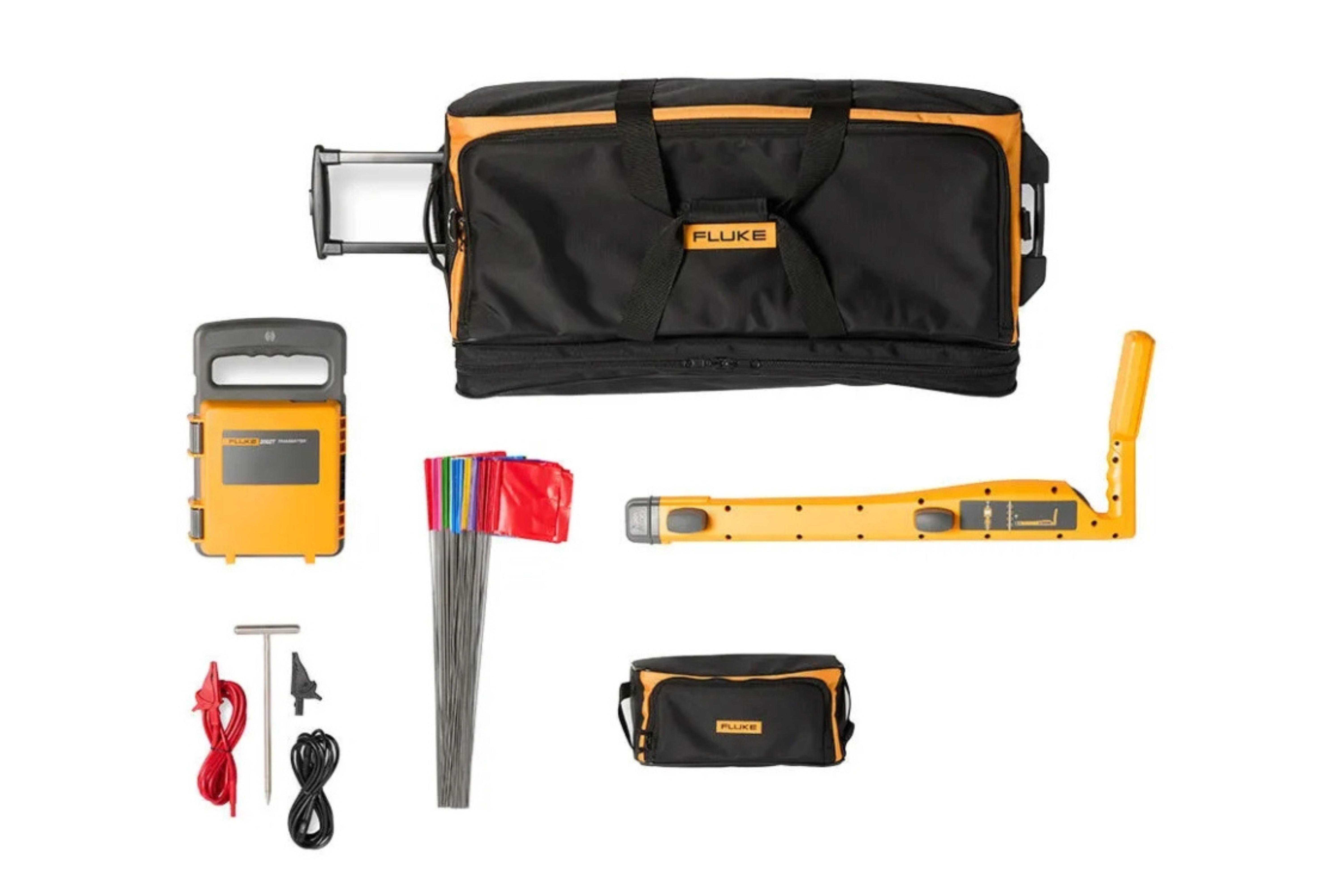

Para realizar estas tareas con seguridad y precisión, el Kit de localización de servicios subterráneos Fluke SmartTrace™2082 Core, una solución robusta y económica diseñada para localizar servicios subterráneos y líneas enterradas con precisión. Pensado para responder a las necesidades de los electricistas, el kit incluye un transmisor, un receptor, un kit de cables de prueba, pilas y fusibles adicionales, todo protegido en un resistente bolso de lona para facilitar su transporte y uso en terreno.
Certificación CAT IV 600 V
El trabajo en sistemas eléctricos activos, subestaciones o entornos industriales complejos exige los niveles de protección más estrictos. La serie SmartTrace™ 2082 marca una pauta de referencia al ser el único localizador subterráneo del mercado que cuenta con un transmisor con categoría de seguridad CAT IV 600 V.
Gracias a su aislamiento reforzado y con seguridad sometida a ensayos según la norma IEC 61010, este equipo permite rastrear circuitos con y sin tensión utilizando un solo instrumento. Esto elimina la necesidad de alternar entre varias herramientas y minimiza el riesgo eléctrico en entornos de tensión mixta, permitiendo que los técnicos trabajen con total confianza.
Productividad y precisión en la localización
El transmisor utiliza una frecuencia probada de 33 kHz, idónea para la gran mayoría de las aplicaciones de localización. Mediante el receptor, el usuario puede captar la señal con rapidez a través de los modos de inducción o de conexión directa mediante los cables de prueba.
Además de su rápida respuesta sonora y de su medidor, el receptor destaca por las siguientes capacidades técnicas:
Medición de profundidad: Permite conocer la profundidad de los servicios hasta los 6 metros (20 pies) con solo pulsar un botón.
Modos pasivos avanzados: Incorpora modos de radio y potencia extremadamente sensibles, diseñados para detectar cables con tensión y señales de radio en líneas subterráneas.
Procesamiento de señal: Su procesamiento avanzado y el control semiautomático de ganancia proporcionan lecturas rápidas y estables, haciendo posible el rastreo preciso incluso en entornos con abundancia de ruido.
Rango de detección: Se extiende hasta los 30 metros (100 pies), dependiendo de las condiciones del terreno.
.webp)

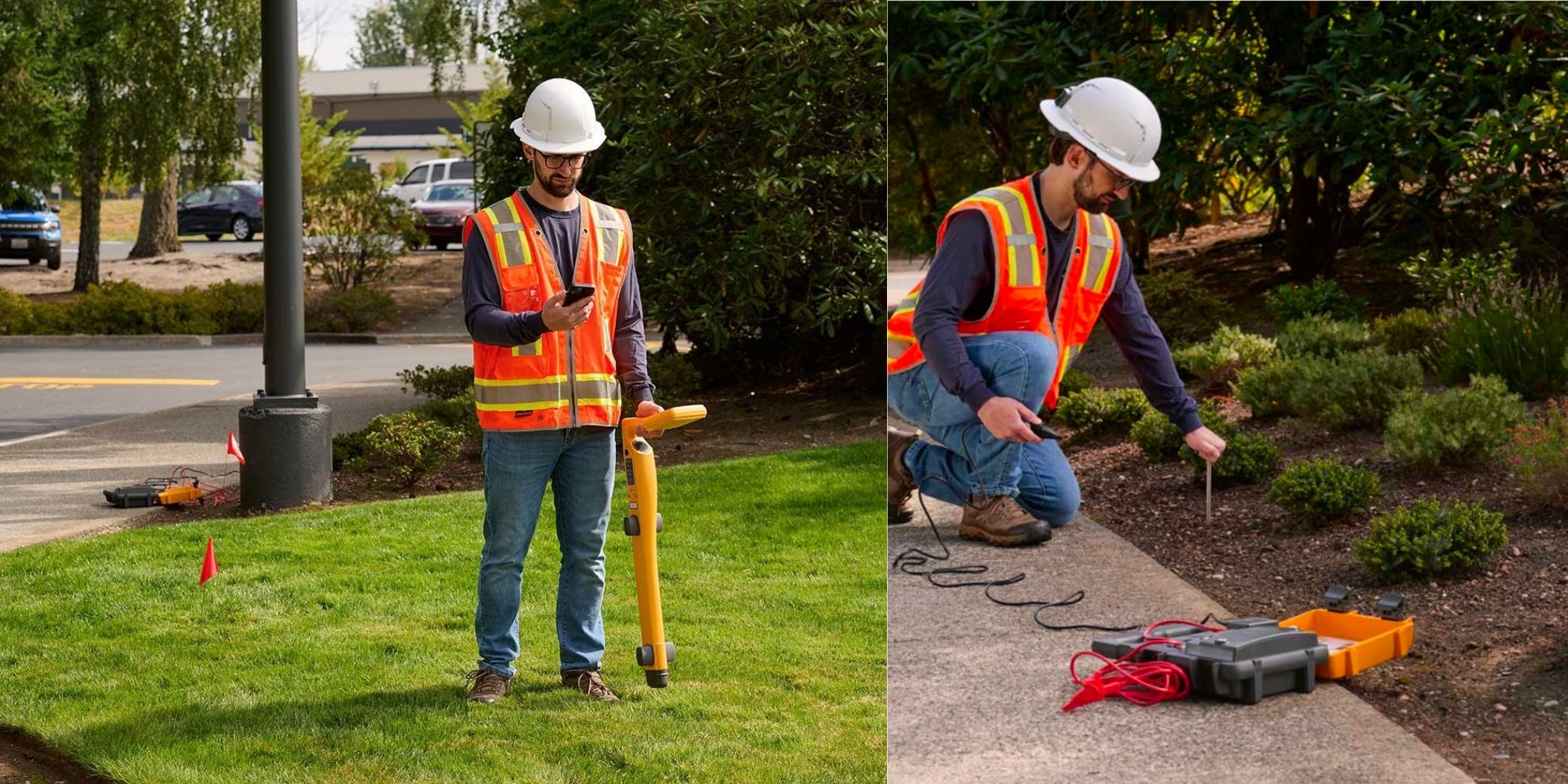

Condiciones exigentes en terreno
Desde obras expuestas a condiciones climáticas desérticas hasta cámaras subterráneas húmedas, el SmartTrace™ 2082 está construido para rendir bajo el sol, la lluvia o cualquier otra inclemencia meteorológica. Su pantalla en escala de grises de alto contraste garantiza lecturas claras y visibles incluso a plena luz del sol o bajo lluvia ligera, permitiendo que los operadores sigan las señales sin reflejos.
Asimismo, cuenta con una carcasa reforzada con protección IP54 contra la entrada de polvo y agua, además de una alta resistencia a impactos, asegurando la durabilidad que los profesionales esperan de Fluke y minimizando los tiempos de inactividad.
Conectividad y mapeo integrado
Para las empresas que buscan flujos de trabajo modernos y conectados basados en datos, el Elite Kit de la serie 2082 integra conectividad Bluetooth® sin interrupciones y servicios de geolocalización mediante PointMan®, la plataforma de referencia en cartografía móvil para infraestructuras subterráneas.
Esta integración digital permite registrar cada localización con coordenadas GPS exactas directamente desde el receptor al mapa móvil, capturando información como el tipo de señal, la profundidad, la fecha y la hora. De este modo, se simplifica la documentación, se reducen los errores de transcripción manual y es posible exportar la información directamente a sistemas GIS como Esri® y Trimble®.
Mantenimiento y reparación de instalaciones
Aplicaciones:Aislamiento de fallos eléctricos, verificación de líneas de servicio y mantenimiento preventivo de infraestructuras subterráneas.
Ventajas:Permite el trazado seguro de líneas con o sin tensión en un solo paso, reduciendo los tiempos de reparación y generando un registro digital de cada localización para el historial de mantenimiento mediante PointMan®.
Seguridad en construcción y excavaciones
Aplicaciones:Estudios previos a la excavación y apertura de zanjas, verificación de activos y replanteo de obra, junto con protocolos de seguridad para contratistas.
Ventajas:Previene impactos accidentales en instalaciones subterráneas, protege la seguridad del personal, facilita el cumplimiento normativo y optimiza la planificación de los proyectos.
Para conocer más detalles técnicos, solicitar una demostración en terreno o recibir asesoría comercial sobre este equipo,contáctanos a través de Intronica o de nuestros distribuidores autorizados.
