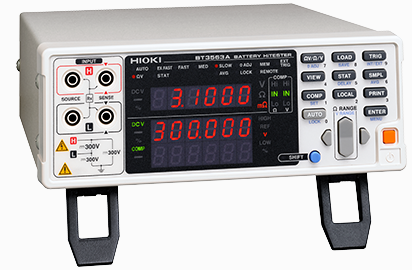

Probador de Batería BT3563A

Prueba de línea de producción totalmente automatizada de paquetes grandes para xEV o paquetes grandes de hasta 300 V.

Principales características:

- Medición simultánea de la resistencia interna y la tensión en circuito abierto.

- Pruebas totalmente automatizadas para líneas de producción de pequeñas baterías para motores de potencia o pequeños packs de hasta 60 V.

- Rangos de medición de la resistencia: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

- Rangos de medición de tensión: 6 V/60 V/300V

- Equipado con LAN



Medición del rendimiento y la seguridad de las baterías mediante la resistencia interna (AC-IR) y la tensión en circuito abierto (OCV)



Inspeccionar la calidad de las celdas, los módulos y los paquetes terminados en las líneas de producción. Medir la resistencia interna (AC-IR) y la tensión de circuito abierto (OCV) para comprobar la calidad de las baterías. Las celdas producidas en la fábrica baterías se envían a la fábrica de producción de módulos después de someterse a una inspección previa al despacho. Dado que factores como las vibraciones durante el transporte e incluso el paso del tiempo pueden causar defectos, las baterías se someten a una inspección de aceptación antes de ser ensambladas en módulos y paquetes.



        Packs grandes para xEVs, Packs grandes de hasta 300 V

        Rangos de medición de tensión: 6 V/60 V/300 V

        Rangos de medición de resistencia: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ



Reducción de los costes de desarrollo del sistema de pruebas y de las horas de trabajo de gestión



El nuevo BT356xA ha mejorado drásticamente las tolerancias de la resistencia de línea en comparación con los modelos anteriores. Esta mejora facilita la construcción de sistemas de prueba con un gran número de canales utilizando relés. Además, un ciclo de mantenimiento más largo para los sistemas en uso significa menos horas de trabajo de mantenimiento. Por último, su capacidad para manejar cables más finos que con los modelos anteriores facilita el enrutamiento de los cables.

Rangos de Medición de Resistencia

3 mΩMax. display: 3.1000 mΩ, resolution: 0.1 μΩ, measurement current: 100 mA

30 mΩMax. display: 31.000 mΩ, resolution: 1 μΩ, measurement current: 100 mA

300 mΩMax. display: 310.00 mΩ, resolution: 10 μΩ, measurement current: 10 mA

3 ΩMax. display: 3.1000 Ω, resolution: 100 μΩ, measurement current: 1 mA

30 ΩMax. display: 31.000 Ω, resolution: 1 mΩ, measurement current: 100 μA

300 ΩMax. display: 310.00 Ω, resolution: 10 mΩ, measurement current: 10 μA

3 kΩMax. display: 3.1000 kΩ, resolution: 100 mΩ, measurement current: 10 μA



Precisión Básica: ±0.5% rdg ±10 dgt3 mΩ range, ±0.5% rdg ±5 dgt30 mΩ range or more

Medición Frecuencia: 1 kHz ±0.2 Hz

Metodo Medición: AC four-terminal method

Rangos de medición de Voltaje

6 VMax. display: 6.00000 V, resolution: 10 μV

60 VMax. display: 60.0000 V, resolution: 100 μV

300 VMax. display: 300.000 V, resolution: 1 mV



Precisión Básica: ±0.01% rdg. ±3 dgt.

Tiempo de Respuesta

10 ms

Periodo de Muestreo

Ω or V (60 Hz): 4 ms (EX.FAST), 12 ms (FAST), 35 ms (MEDIUM), 150 ms (SLOW)

ΩV (60 Hz): 8 ms (EX.FAST), 24 ms (FAST), 70 ms (MEDIUM), 253 ms (SLOW)



Ω or V (50 Hz): 4 ms (EX.FAST), 12 ms (FAST), 42 ms (MEDIUM), 157 ms (SLOW)

ΩV (50 Hz): 8 ms (EX.FAST), 24 ms (FAST), 84 ms (MEDIUM), 259 ms (SLOW)

Funciones

Contact check, Zero adjustment (±1000 counts), Pulse measurement, Comparator (Hi/ IN/ Lo), Statistical calculations (Max. 30,000), Delay, Average, Panel saving/loading, Memory storage, LabVIEW® driver

Interfaces de Comunicación

LAN (TCP/IP, 10BASE-T/100BASE-TX)

RS-232C (Max. 38.4 kbps, Available as printer I/F)

EXT I/O (37-pin Handler interface)

Analog output (DC 0 V to 3.1 V)

Voltaje de Alimentación

100 to 240 V AC, 50 Hz/60 Hz, 35 VA max.

Dimensiones y Peso

215 mm (8.46 in) W × 80 mm (3.15 in) H × 295 mm (11.61 in) D, 2.4 kg (84.7 oz)
