Este kit incluye un receptor y un potente transmisor, y está diseñado para localizar cables con y sin tensión, interruptores y fusibles sin tener que desconectar ningún equipo. El receptor presenta cuatro modos de localización optimizados para diversas aplicaciones. Su capacidad de localización de interruptores completamente automática ahorra tiempo y evita la confusión de numerosos falsos positivos gracias a la detección de la señal más alta registrada en un interruptor o fusible. El transmisor utiliza dos frecuencias optimizadas que proporcionan una señal limpia y fiable. El accesorio opcional de pinza de señal puede utilizarse cuando no es posible acceder a los conductores expuestos ya que el transmisor puede inducir una señal en un cable a través del aislamiento. Tanto si es un usuario avanzado, como si utiliza el instrumento por primera vez, el kit localizador de cables avanzado AT-6020 de Amprobe le ayudará a completar sus tareas con mayor agilidad.
Principales características
· Localiza cables en paredes, techos, suelos y esquinas
· Localiza interruptores y fusibles
· Identifica cortocircuitos e interrupciones
· Pantalla TFT LCD color de 2,5" de alta resolución
· Tres modos de señal del transmisor: El modo de señal alta para circuitos normales, el modo de señal baja para la localización de precisión en zonas complicadas y el modo de bucle para circuitos sin tensión en bucle cerrado
· Cuatro modos de localización del receptor: El modo "Localización rápida" permite detectar con rapidez los cables a una mayor distancia, el modo "Precisión" detecta con precisión cables o averías ocultas tras paredes, suelos o techos, el modo "Identificación de interruptores" permite la localización rápida y sencilla de interruptores, y el modo "Detección de tensión sin contacto" utiliza la localización pasiva sin el transmisor para verificar si un cable lleva tensión
· Dos modos de frecuencia seleccionados automáticamente para rastreo fiable de circuitos con y sin tensión

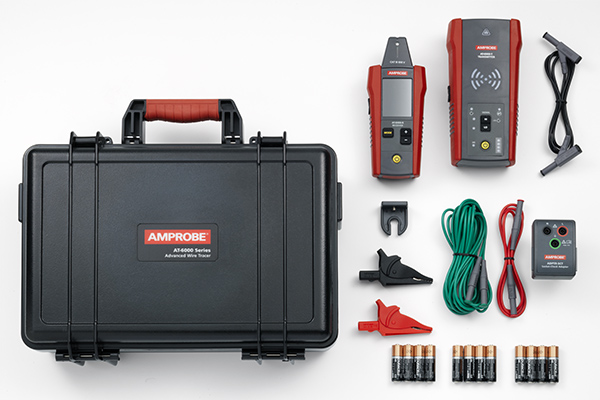

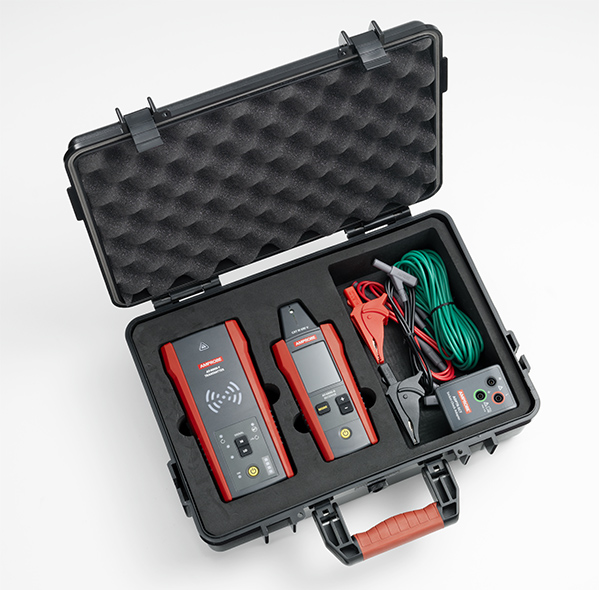

· Incluye maletín rígido de transporte a medida de Amprobe, cables de prueba y accesorios
|
Receptor AT-6000-R
|
Transmisor AT-6000-T
|
Pinza de señal CT-400
|
Categoría de seguridad
|
CAT III 600 V
|
CAT III 600 V
|
CAT IV 600 V, CAT III 1000 V
|
Tensión
|
0 a 600 V CA/CC
|
0 a 600 V CA/CC
|
0 a 1000 V CA
|
Frecuencia
|
Con tensión: 6,25 kHz Sin tensión: 32,768 kHz
|
Con tensión: 6,25 kHz Sin tensión: 32,768 kHz
|
Localización de cables: 32,768 kHz Medida de corriente CA: 45 Hz a 400 Hz
|
Detección de tensión peligrosa
|
Ver detección sin contacto (NCV)
|
>30 V CA/CC
|
N/D
|
Indicaciones de señal
|
Visualización numérica, gráfico de barras y pitido audible
|
LED y pitido audible
|
N/D
|
Tiempo de respuesta
|
Sensor de punta (con/sin tensión): 500 MS NCV: 500 MS Supervisión de tensión de la batería: 5 s
|
Supervisión de tensión de línea: 1 s Supervisión de tensión de la batería: 5 s
|
Instantánea
|
Corriente de la señal de salida (típica)
|
N/D
|
Circuito con tensión: Modo HI: 60 mA RMS Modo LO: 30 mA RMS Circuito sin tensión: Modo HI: 130 mA RMS Modo LO: 40 mA RMS Modo bucle: 160 mA RMS
|
1 mA/A para medida de corriente CA con multímetro
|
Salida de tensión de señal (nominal)
|
N/D
|
Circuito sin tensión: BAJO: 29 V RMS, 120 Vp-p ALT: 33V RMS, 140 Vp-p Con CT-400: Modelo bucle: 31 V RMS, 120 Vp-p
|
Circuito sin tensión: 2,4 V RMS, 24 Vp-p
|
Alcance de la detección (aire libre)
|
Sensor de punta (con tensión): Distancia máxima por aire: hasta 6,1 m (20 pies) Localización: aprox. 5 cm (1,97") Sensor de punta (sin tensión): Distancia máxima por aire: hasta 4,5 m (14,7 pies) Localización: aprox. 5 cm (1,97") Detección NCV (40 a 400 Hz): Sensibilidad máx.: 90 V hasta 2 m (6,56 pies) Sensibilidad mín.: 600 V, hasta 1 cm (0,39")
|
N/D
|
N/D
|
